Wkładka adaptacyjna do BPZ-MSW, XVTL-BP-W-10/20 | 115222 Eaton

Opis i Kluczowe Cechy

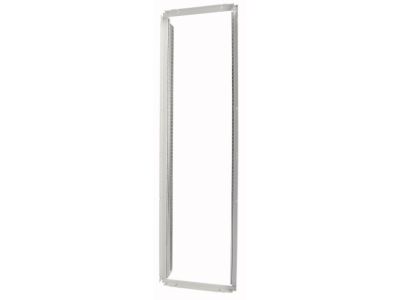

Wkładka adaptacyjna EATON o oznaczeniu XVTL-BP-W-10/20 (numer katalogowy 115222) to specjalistyczny komponent konstrukcyjny zaprojektowany z myślą o zaawansowanych systemach rozdziału energii. Produkt ten stanowi kluczowy element łączący w systemie rozdzielnic do zabudowy szeregowej typu XVTL, które obsługują prądy znamionowe o natężeniu do 2500A. Głównym zadaniem wkładki jest umożliwienie poprawnego i stabilnego osadzenia modułów BPZ-MSW wewnątrz struktury szafy, co przekłada się na wysoką sztywność mechaniczną całej instalacji.

• Kompatybilność systemowa: Dedykowana do szaf XVTL oraz systemów modułowych BPZ-MSW.
• Wysoka obciążalność: Przystosowana do pracy w rozdzielnicach o prądzie znamionowym do 2500A, co gwarantuje odporność na naprężenia termiczne i dynamiczne.
• Precyzja wykonania: Typ XVTL-BP-W-10/20 charakteryzuje się dokładnym dopasowaniem wymiarowym, co eliminuje luzy montażowe.
• Trwałość: Wykonana z materiałów odpornych na korozję i starzenie, typowych dla osprzętu marki EATON.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Wkładka adaptacyjna wspiera zachowanie ciągłości elektrycznej oraz integralności mechanicznej obudowy zgodnie z normą PN-EN 61439-1/2. Zastosowanie oryginalnych akcesoriów EATON pozwala na utrzymanie pełnej certyfikacji zestawu rozdzielczego, co jest kluczowe przy odbiorach technicznych instalacji elektroenergetycznych.

Zastosowanie

Wkładka XVTL-BP-W-10/20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest profesjonalna zabudowa aparatury modułowej i stacjonarnej w szafach wolnostojących i szeregowych. Jest niezbędna w:

• Głównych rozdzielniach budynkowych w obiektach komercyjnych i przemysłowych.
• Centrach przetwarzania danych (Data Centers), gdzie liczy się niezawodność systemów XVTL.
• Zakładach produkcyjnych przy budowie sekcji zasilających o wysokim amperażu do 2500A.
• Modernizacjach istniejących rozdzielnic XVTL w celu rozbudowy o systemy BPZ-MSW.

Wskazówki Montażowe

Montaż wkładki adaptacyjnej powinien być przeprowadzany przez wykwalifikowany personel elektrotechniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Wkładkę należy umieścić w dedykowanych profilach ramy XVTL, dbając o osiowość względem planowanej zabudowy BPZ-MSW.
• Moment dokręcania: Należy stosować śruby montażowe o odpowiedniej klasie wytrzymałości, dokręcając je z momentem zalecanym przez dokumentację techniczną systemu XVTL, aby zapobiec samoczynnemu poluzowaniu pod wpływem drgań.
• Bezpieczeństwo: Prace montażowe należy wykonywać przy całkowicie odłączonym napięciu zasilającym.
• Weryfikacja: Po zamontowaniu wkładki należy sprawdzić stabilność mechaniczną przed przystąpieniem do montażu ciężkiej aparatury łączeniowej.

FAQ

1. Czy wkładka XVTL-BP-W-10/20 pasuje do innych systemów niż XVTL?
Produkt jest ściśle dedykowany do systemu rozdzielnic XVTL marki EATON. Użycie w innych systemach może wymagać modyfikacji, co skutkuje utratą gwarancji i certyfikacji producenta.

2. Jaki jest maksymalny prąd znamionowy rozdzielnicy, w której można użyć tej wkładki?
Wkładka jest przystosowana do pracy w systemach o prądzie znamionowym do 2500A.

3. Czy zestaw zawiera śruby montażowe?
Standardowo wkładki adaptacyjne EATON dostarczane są z niezbędnymi elementami mocującymi, jednak zaleca się weryfikację kompletności opakowania przed rozpoczęciem prac instalacyjnych.
