Wkładka 68x68 mm typu FL 21W14 | R30RS-04070001401 Ergom

Alternatywny kod produktu: FL 21W14 (10 SZT.)

Opis i Kluczowe Cechy

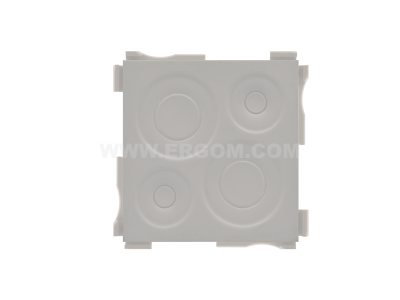

Wkładka do przewodów typu FL 21W14 o wymiarach 68×68 mm (symbol R30RS-04070001401) to element wykonany z polipropylenu wzmacnianego włóknem szklanym i elastomeru TPE, w wersji bezhalogenowej. Dzięki zastosowaniu tych materiałów produkt łączy wysoką odporność mechaniczną z bezpieczeństwem pożarowym – w przypadku pożaru nie wydziela toksycznych gazów halogenowych, co ma kluczowe znaczenie w instalacjach w budynkach użyteczności publicznej i mieszkalnych.

• Wymiary 68×68 mm: uniwersalny format umożliwiający montaż w standardowych otworach przepustów i puszek instalacyjnych.
• Materiał: polipropylen wzmacniany włóknem szklanym: zwiększona sztywność i odporność na odkształcenia podczas przeciągania przewodów oraz w trudnych warunkach mechanicznych.
• Elastomer TPE: elastyczność ułatwiająca dopasowanie do przewodów o różnej średnicy oraz zapewniająca szczelność na poziomie mechanicznym (bez deklarowanego stopnia IP).
• Bezhalogenowa kompozycja materiałów: ograniczenie emisji kwaśnych i toksycznych gazów podczas pożaru – zwiększa bezpieczeństwo ludzi i sprzętu w strefach ewakuacyjnych.
• Przeznaczenie do przewodów: wkładka służy do prowadzenia kabli przez przegrody budowlane, puszki rozgałęźne oraz obudowy aparatury, zapewniając stabilne prowadzenie i ochronę izolacji.

Zgodność z Normami

Produkt nie posiada w dokumentacji konkretnych numerów norm, ale został zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dla materiałów instalacyjnych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Materiał bezhalogenowy spełnia kryteria bezpieczeństwa pożarowego typowe dla rozwiązań stosowanych w budownictwie.

Zastosowanie

Wkładka 68×68 mm FL 21W14 znajduje zastosowanie w instalacjach elektrycznych i teletechnicznych, gdzie wymagane jest bezpieczne i trwałe prowadzenie przewodów przez przegrody. Idealna do stosowania w rozdzielnicach, puszkach instalacyjnych, przepustach kablowych oraz w obudowach aparatury modułowej.

• Przeprowadzanie przewodów przez ściany budynków, stropy i przegrody ognioodporne – wkładka uszczelnia otwór i chroni kable przed uszkodzeniami mechanicznymi.
• Montaż w puszkach rozgałęźnych i podtynkowych – organizacja wiązek kablowych z zachowaniem porządku i możliwością późniejszej wymiany przewodów.
• Stosowanie w szafach sterowniczych i rozdzielnicach – prowadzenie przewodów sterowniczych i sygnałowych z zachowaniem odpowiedniego promienia gięcia.
• Instalacje w obiektach użyteczności publicznej (szkoły, szpitale, biurowce) – materiał bezhalogenowy minimalizuje ryzyko toksycznego zadymienia w przypadku pożaru.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym znajdują się przewody. Wkładkę montuje się poprzez wciśnięcie w otwór o wymiarach 68×68 mm (zalecany otwór montażowy). Przewody należy przeciągać przez wkładkę z zachowaniem ostrożności, aby nie uszkodzić izolacji – w razie potrzeby użyj ściągacza kabli. Dobór przekroju przewodów należy dostosować do średnicy otworu wkładki oraz maksymalnego obciążenia prądowego instalacji (zgodnie z projektem). Po zakończeniu montażu sprawdź stabilność osadzenia wkładki.

FAQ

• Czy wkładka jest odporna na działanie ognia? Wkładka wykonana jest z materiałów bezhalogenowych, które w przypadku pożaru nie wydzielają toksycznych gazów halogenowych. Sam materiał jest trudno zapalny, ale nie posiada deklarowanej klasy reakcji na ogień – szczegółowe informacje należy sprawdzić w dokumentacji technicznej producenta.
• Jakie przewody mogę prowadzić przez tę wkładkę? Produkt przeznaczony jest do przewodów o średnicy zewnętrznej nieprzekraczającej wymiarów otworu wkładki – standardowo do 10–15 mm (w zależności od liczby przewodów i ich ułożenia). Zaleca się równomierne wypełnienie, aby uniknąć nadmiernego naprężenia materiału.
• Jaki jest stopień ochrony IP wkładki? W dostarczonych danych nie podano stopnia ochrony IP. Wkładka zapewnia jedynie uszczelnienie mechaniczne – nie jest przeznaczona do stosowania w środowiskach o podwyższonej wilgotności lub bezpośrednim narażeniu na wodę bez dodatkowych uszczelnień.
