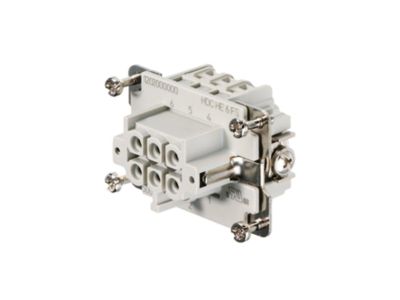

Wkład złącza żeński HDC HE 6 FS, wielkość 3, 6P+PE, 500V 24A, zaciski śrubowe | 1200200000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 6 FS (symbol 1200200000) to wysokiej jakości element systemu złączy przemysłowych, przystosowany do pracy przy napięciu 500 V i prądzie 24 A. Posiada 6 biegunów sygnałowych oraz dodatkowy styk ochronny PE, a zaciski śrubowe z wbudowaną sprężyną zabezpieczającą drut zapewniają niezawodne i trwałe połączenie. Wielkość konstrukcyjna 3 gwarantuje kompatybilność z odpowiednimi obudowami i wkładami męskimi.

• Napięcie i prąd znamionowy: 500 V / 24 A – zapewniają bezpieczną transmisję sygnałów i zasilania w obwodach sterowniczych bez ryzyka przegrzania.
• Liczba biegunów: 6 + PE – umożliwia prowadzenie sześciu obwodów sygnałowych oraz osobnego przewodu ochronnego, co zwiększa bezpieczeństwo.
• Zaciski śrubowe ze sprężyną zabezpieczającą drut – ułatwiają montaż i zapobiegają samoczynnemu luzowaniu się przewodów w warunkach wibracji.
• Wielkość konstrukcyjna 3 – dostosowana do standardowych obudów i ramek montażowych, co upraszcza integrację z istniejącą instalacją.
• Złącze żeńskie – dedykowane do współpracy z wkładami męskimi, zapewnia pewne połączenie sygnałowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla złączy przemysłowych oraz posiada certyfikat CE. Zalecamy stosowanie zgodnie z dokumentacją producenta.

Zastosowanie

Wkład złącza HDC HE 6 FS znajduje zastosowanie w przemysłowych systemach sterowania i automatyki, gdzie wymagane są niezawodne, odporne na wibracje połączenia.

• W szafach sterowniczych do podłączania czujników, siłowników i elementów wykonawczych.
• W układach przekaźników i styczników do dystrybucji sygnałów sterujących.
• W automatyce budynkowej oraz instalacjach maszyn.
• Jako element systemów złączy modułowych do szybkiej zmiany konfiguracji.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złącze montuje się w odpowiedniej obudowie lub ramce za pomocą zatrzasków. Przewody należy podłączać do zacisków śrubowych, dokręcając je zalecanym momentem (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu obciążenia. Wbudowana sprężyna zabezpieczająca drut zapobiega luzowaniu się przewodów.

FAQ

• Czy wkład ma podświetlenie LED? Nie, wkład złącza HDC HE 6 FS nie jest wyposażony w podświetlenie; jest to element pasywny.
• Jaki stopień ochrony IP ma wkład? W dostarczonych danych nie podano stopnia ochrony; zaleca się montaż w obudowie o odpowiednim IP (np. IP65 lub IP67 w środowiskach przemysłowych).
• Jaki tryb pracy styków (NO/NC)? Wkład złącza nie posiada styków przełączających – jest to złącze służące do przesyłania sygnałów, a nie łączenia obwodów w funkcji przełącznika.
