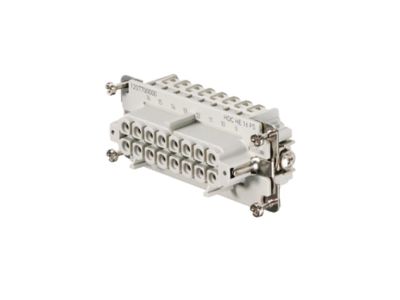

Wkład złącza żeński HDC HE 16 FS, wielkość 6, 16P+PE, 500V 16A, zaciski śrubowe | 1207700000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 16 FS przeznaczony do stosowania w złączach przemysłowych wielkości 6. Posiada 16 styków sygnałowo‑zasilających oraz dodatkowy styk ochronny PE (16P+PE). Zaprojektowany do pracy przy napięciu znamionowym 500 V i prądzie znamionowym 16 A, co umożliwia bezpieczne zasilanie oraz przesył sygnałów w obwodach o znacznym obciążeniu. Wyposażony w zaciski śrubowe, które zapewniają pewny montaż przewodów.

• 16 styków + PE (16P+PE): Zapewnia elastyczność konfiguracji – możesz jednocześnie prowadzić obwody zasilające i sygnałowe, zachowując osobny styk ochronny dla bezpieczeństwa.
• Napięcie znamionowe 500 V: Umożliwia stosowanie w instalacjach o podwyższonym napięciu roboczym, typowych dla maszyn i szaf sterowniczych.
• Prąd znamionowy 16 A: Gwarantuje obciążalność prądową wystarczającą do zasilania większości odbiorników przemysłowych bez ryzyka przegrzania styków.
• Zaciski śrubowe: Ułatwiają szybkie i pewne podłączenie przewodów o odpowiednim przekroju, bez konieczności stosowania specjalistycznych narzędzi.
• Wielkość 6 (rozmiar obudowy): Pasuje do standardowych obudów i ramek serii HDC wielkości 6, co zapewnia kompatybilność mechaniczną i oszczędność miejsca w rozdzielnicy lub szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączy przemysłowych i posiada certyfikację CE. Przeznaczony do użytku w instalacjach zgodnych z dyrektywami niskonapięciowymi i EMC.

Zastosowanie

Wkład złącza żeńskiego HDC HE 16 FS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, wielostykowe połączenie pomiędzy obudowami maszyn, szaf sterowniczych lub modułów automatyki.

• Połączenia zasilania i sygnałów w szafach sterowniczych i rozdzielnicach przemysłowych.
• Interfejs między maszyną a panelem operatorskim lub modułami wejść/wyjść PLC.
• Łączenie przewodów w systemach transportu, pakowania i obróbki materiałów.
• Transformacja pomiędzy stałym okablowaniem a ruchomymi elementami maszyn (np. w uchylnych drzwiach szaf).

Wskazówki Montażowe

Montaż wkładu oraz podłączanie przewodów powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wkład przeznaczony jest do montażu w odpowiedniej obudowie lub ramce zgodnej z serią HDC wielkości 6. Przewody podłączaj do zacisków śrubowych, stosując moment dokręcania zgodny z dokumentacją producenta. Dobierz przekrój przewodów do wartości prądu 16 A i zastosuj końcówki kablowe, jeśli są wymagane. Po zakończeniu montażu sprawdź poprawność połączeń oraz ciągłość styku ochronnego PE.

FAQ

• Czy wkład jest przystosowany do pracy w warunkach przemysłowych z wibracjami? Tak, konstrukcja złączy HDC zapewnia mechaniczną wytrzymałość i odporność na wibracje, jednak maksymalne parametry środowiskowe (temperatura, wilgotność) określa dokumentacja techniczna obudowy, w której wkład jest montowany.
• Jaki stopień ochrony (IP) ma sam wkład? Wkład jako element wewnętrzny nie ma własnego stopnia ochrony IP – zależy on od obudowy (pokrywy, ramki i uszczelnień) zastosowanej w złączu. Dla ochrony przed pyłem i wilgocią należy dobrać odpowiednią obudowę zewnętrzną.
• Czy styki są odpowiednie zarówno do sygnałów, jak i do zasilania? Tak, wszystkie styki są przystosowane do prądu 16 A i napięcia 500 V – można je wykorzystać zarówno dla obwodów sygnałowych (np. czujników, przycisków), jak i do zasilania odbiorników o umiarkowanym poborze mocy.
