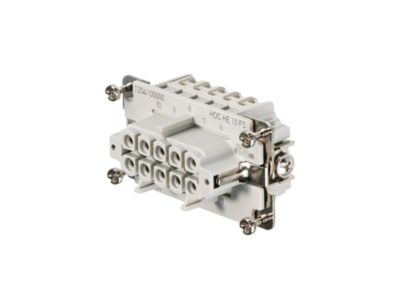

Wkład złącza żeński HDC HE 10 FS, wielkość 4, 10P+PE, 500V 16A, zaciski śrubowe | 1204100000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 10 FS o numerze katalogowym 1204100000 to fundament niezawodnych połączeń przemysłowych od renomowanego producenta Weidmuller. Produkt ten należy do uznanej serii HE, która charakteryzuje się wysoką gęstością upakowania styków oraz wyjątkową odpornością mechaniczną. Wkład oferuje 10 biegunów roboczych oraz dodatkowy styk ochronny PE, co pozwala na bezpieczną transmisję sygnałów i energii w wymagających środowiskach produkcyjnych.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 16 A przy napięciu znamionowym 500 V gwarantuje stabilną pracę nawet przy dużych obciążeniach.
• Złącze śrubowe ze sprężyną: Zastosowanie technologii śrubowej wyposażonej w specjalną sprężynę zabezpieczającą przewód eliminuje ryzyko poluzowania się połączenia pod wpływem wibracji oraz chroni delikatne żyły przed przecięciem śrubą.
• Wielkość konstrukcyjna 4: Standardowy rozmiar obudowy ułatwia integrację z istniejącymi systemami i obudowami typu HDC.
• Trwałość materiałowa: Wykonanie z wysokiej jakości poliwęglanu wzmocnionego włóknem szklanym zapewnia doskonałą izolację elektryczną oraz odporność na wysokie temperatury.

Zgodność z Normami

Wkład Weidmuller HDC HE 10 FS został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Produkt spełnia wymagania normy DIN EN 61984 dotyczącą złączy wtykowych, co gwarantuje bezpieczeństwo użytkowania i pełną kompatybilność z innymi komponentami systemu HDC. Posiada również certyfikaty UL oraz CSA, co jest kluczowe dla maszyn eksportowanych na rynki globalne.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, wkład żeński HDC HE 10 FS znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Budowa maszyn i urządzeń: Idealny do systemów sterowania i zasilania w szafach sterowniczych.
• Automatyka przemysłowa: Wykorzystywany w liniach produkcyjnych do szybkiego rozłączania modułów maszynowych.
• Energetyka: Stosowany w rozdzielniach i systemach przesyłowych wymagających pewnych połączeń wielostykowych.
• Robotyka: Doskonale sprawdza się w połączeniach ruchomych ramion robotów, gdzie występują drgania.

Wskazówki Montażowe

Prawidłowy montaż wkładu jest kluczowy dla zachowania parametrów elektrycznych i bezpieczeństwa. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Zaleca się stosowanie tulejek kablowych dla zapewnienia optymalnego styku i ochrony miedzianych żył.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby zapewnić trwały docisk bez uszkodzenia gwintu.
• Pozycjonowanie: Wkład należy precyzyjnie osadzić w obudowie wielkości 4, upewniając się, że uszczelki i elementy blokujące są na swoim miejscu.
• Podłączenie PE: Styk ochronny musi być podłączony jako pierwszy i rozłączany jako ostatni, co zapewnia ochronę przeciwporażeniową.

FAQ

1. Czy wkład HDC HE 10 FS pasuje do obudów innych producentów?
Tak, wkład jest wykonany w standardzie wielkości konstrukcyjnej 4, co zapewnia kompatybilność z większością standardowych obudów przemysłowych dostępnych na rynku.

2. Jaki jest zakres przekroju przewodów dla tego złącza?
Złącze śrubowe umożliwia podłączenie przewodów o przekroju od 0,5 mm² do 2,5 mm², co pozwala na elastyczne dopasowanie do potrzeb instalacji.

3. Czy sprężyna zabezpieczająca przewód wymaga specjalnych narzędzi?
Nie, sprężyna jest integralną częścią zacisku śrubowego. Do montażu wystarczy standardowy wkrętak płaski.
