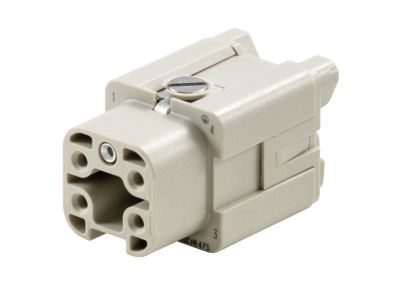

Wkład złącza żeński HDC HA 4 FS, wielkość 1, 4P+PE, 400V 16A, zaciski śrubowe | 1498400000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HA 4 FS o numerze katalogowym 1498400000 to wysokiej klasy komponent systemów połączeń przemysłowych Heavy Duty Connectors (HDC) od renomowanego producenta Weidmuller. Produkt został zaprojektowany w kompaktowej wielkości 1, co pozwala na optymalne wykorzystanie przestrzeni w szafach sterowniczych i obudowach maszyn. Wkład oferuje konfigurację 4P+PE, co oznacza cztery tory prądowe oraz dedykowany styk ochronny (PE), zapewniający najwyższy poziom bezpieczeństwa instalacji.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 16 A przy napięciu znamionowym 400 V pozwala na zasilanie szerokiej gamy urządzeń wykonawczych i silników.
• Niezawodne zaciski śrubowe: Zastosowanie technologii śrubowej gwarantuje trwałe i odporne na wibracje połączenie przewodów, co jest kluczowe w trudnych warunkach przemysłowych.
• Materiał izolacyjny: Wykonanie z poliwęglanu wzmocnionego włóknem szklanym zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne.
• Szeroki zakres temperatur: Wkład jest przystosowany do pracy w ekstremalnych warunkach, zachowując stabilność parametrów w szerokim spektrum temperatur roboczych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Wkład HDC HA 4 FS jest zgodny z normą DIN EN 61984, która definiuje wymagania dla złączy wtykowych. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie w projektach eksportowych na rynki globalne. Klasa palności materiału izolacyjnego to V-0 według standardu UL 94, co oznacza, że materiał jest samogasnący i nie podtrzymuje płomienia.

Zastosowanie

Wkład złącza Weidmuller HDC HA 4 FS znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budowie maszyn. Jest idealnym rozwiązaniem do przesyłania sygnałów sterujących oraz zasilania w systemach modułowych. Dzięki swojej wytrzymałości, produkt ten jest powszechnie stosowany w przemyśle motoryzacyjnym, liniach produkcyjnych, systemach transportu wewnętrznego oraz w energetyce. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest szybkie i pewne rozłączanie obwodów elektrycznych podczas serwisowania lub relokacji maszyn.

Wskazówki Montażowe

Prawidłowy montaż wkładu jest kluczowy dla zachowania parametrów elektrycznych i mechanicznych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zapobiega rozwarstwianiu się żył i zapewnia lepszy styk w zacisku śrubowym.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styku lub uszkodzenia gwintu.
• Kodowanie: W przypadku stosowania wielu złączy obok siebie, warto rozważyć system kodowania, aby uniknąć błędnego połączenia wtyków.
• Uziemienie: Należy bezwzględnie pamiętać o podłączeniu przewodu ochronnego do styku PE, który jest połączony z metalową obudową złącza.

FAQ

1. Czy wkład HDC HA 4 FS pasuje do standardowych obudów wielkości 1?
Tak, wkład jest w pełni kompatybilny ze wszystkimi standardowymi obudowami Weidmuller oraz innych producentów wykonanymi w rozmiarze 1.

2. Jaki przekrój przewodu można podłączyć do zacisków śrubowych?
Zaciski śrubowe w tym modelu pozwalają na montaż przewodów o przekroju od 0,5 mm² do 2,5 mm², co zapewnia elastyczność w doborze okablowania.

3. Czy wkład jest dostarczany ze stykami?
Tak, wkład żeński HDC HA 4 FS posiada zintegrowane styki żeńskie, gotowe do montażu przewodów bez konieczności dokupowania osobnych pinów.
