Wkład złącza męski HDC HE 24 MP, wielkość 8, 24P+PE, 500V 16A, PUSH IN | 1873590000 Weidmuller

Opis i Kluczowe Cechy

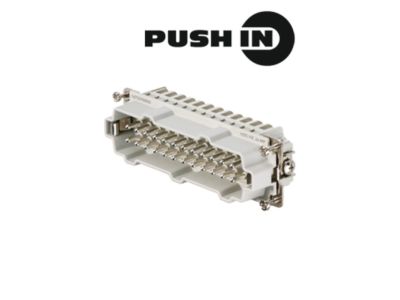

Wkład złącza męski HDC HE 24 MP (symbol 1873590000) to przemysłowy insert wtykowy w rozmiarze 8, zaprojektowany do pracy przy napięciu 500 V i prądzie 16 A. Wyposażony w 24 bieguny sygnałowe oraz dodatkowy styk PE (24P+PE), co umożliwia jednoczesne prowadzenie obwodów sterowania i ochrony. Technologia PUSH IN gwarantuje szybkie, bez narzędziowe podłączanie przewodów, skracając czas instalacji i eliminując ryzyko błędnego zacisku.

• 24P+PE (24 bieguny + ochronny): Zapewnia elastyczne prowadzenie wielu obwodów sygnałowych oraz niezawodne uziemienie w jednym złączu – oszczędność miejsca w szafie sterowniczej.
• Napięcie znamionowe 500 V / prąd 16 A: Gwarantuje bezpieczną pracę w obwodach o podwyższonym napięciu i znacznym obciążeniu prądowym, bez ryzyka przegrzania styków.
• Technologia PUSH IN: Umożliwia szybkie i pewne połączenie przewodów bez użycia narzędzi – skraca czas montażu i minimalizuje ryzyko poluzowania.
• Wielkość 8 (standard HDC): Kompatybilny z obudowami i wkładami żeńskimi tej samej serii, co ułatwia tworzenie modułowych systemów połączeń.
• Męski kształt styku: Zapewnia trwałe i powtarzalne połączenie z wkładem żeńskim, odporne na wibracje występujące w środowisku przemysłowym.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami europejskich norm dla złączy przemysłowych oraz posiada certyfikat CE. Spełnia standardy bezpieczeństwa elektrycznego i mechanicznego obowiązujące w branży automatyki przemysłowej.

Zastosowanie

Wkład złącza męski HDC HE 24 MP znajduje zastosowanie w systemach sterowania maszyn, rozdzielnicach przemysłowych oraz instalacjach automatyki budynkowej. Dzięki dużej liczbie biegunów i kompaktowemu rozmiarowi sprawdza się wszędzie tam, gdzie wymagane jest niezawodne połączenie sygnałów i zasilania.

• Sterowanie pracą silników, siłowników i zaworów w liniach produkcyjnych.
• Przekazywanie sygnałów z czujników (np. krańcówek, enkoderów) do sterowników PLC.
• Sygnalizacja stanów awaryjnych i wizualizacja na panelach operatorskich.
• Połączenia wewnątrz szaf sterowniczych w automatyce budynkowej, systemach HVAC i transporcie.

Wskazówki Montażowe

Montaż wkładu złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wkład przeznaczony jest do montażu w odpowiedniej obudowie lub ramce na szynie TH35/DIN (zgodnie z dokumentacją systemu HDC). Do łączenia przewodów wykorzystaj technologię PUSH IN – odizolowany przewód o odpowiednim przekroju (dobranym zgodnie z dokumentacją i obciążeniem) wciśnij do końca w gniazdo. Moment dokręcania elementów mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamknięciu obudowy sprawdź poprawność połączeń i wykonaj pomiary izolacji.

FAQ

• Jakie jest napięcie znamionowe produktu? Napięcie znamionowe wynosi 500 V, zgodnie ze specyfikacją producenta.
• Jaki stopień ochrony (IP) ma ten wkład? Stopień ochrony wkładu jako pojedynczego elementu nie jest określony – zależy od zastosowanej obudowy (np. IP65 w zamkniętej szafie). Sam insert ma standardowo IP20 w stanie nieobudowanym.
• Z jakim wkładem żeńskim można go sparować? Wkład męski współpracuje z wkładami żeńskimi tej samej serii HDC HE 24 (np. FS 24), rozmiar 8. Przed montażem upewnij się, że liczba biegunów (24P+PE) i kodowanie są zgodne.
