Wkład złącza męski HDC HE 16 MS, wielkość 6, 16P+PE, 500V 16A, zaciski śrubowe | 1207500000 Weidmuller

Opis i Kluczowe Cechy

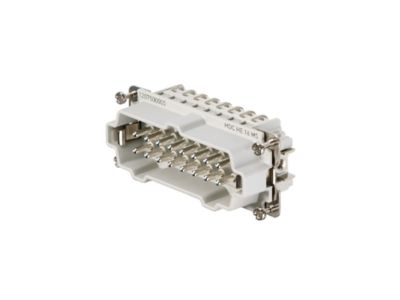

Wkład złącza męski HDC HE 16 MS (symbol 1207500000) to przemysłowe złącze modułowe przeznaczone do montażu w obudowach serii HDC, wielkość 6. Oferuje 16 biegunów sygnałowych oraz zintegrowany styk PE, co pozwala na bezpieczne prowadzenie obwodów sterowania i zasilania. Prąd znamionowy 16 A i napięcie znamionowe 500 V (600 V według UL/CSA) gwarantują wysoką niezawodność w wymagających warunkach pracy. Zaciski śrubowe wyposażone w sprężynę zabezpieczającą drut (poza wielkością 1) zapobiegają samoczynnemu poluzowaniu przewodów.

• 16 biegunów sygnałowych + PE (16P+PE): Możliwość podłączenia 16 obwodów sygnałowych oraz osobnego przewodu ochronnego – oszczędność miejsca w szafie sterowniczej i uproszczenie okablowania.
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do sterowania silnikami, zaworami i innymi odbiornikami.
• Napięcie znamionowe 500 V (IEC) / 600 V AC/DC (UL/CSA): Wysoka izolacja między stykami umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z normami międzynarodowymi i amerykańskimi.
• Zaciski śrubowe ze sprężyną zabezpieczającą drut: Pewne i trwałe połączenie przewodów – sprężyna przeciwdziała odkręcaniu się wkrętów pod wpływem wibracji, co zwiększa niezawodność w środowisku przemysłowym.
• Wielkość 6 (HDC): Kompatybilność z obudowami i wkładkami żeńskimi tej samej serii – łatwa integracja w systemie modułowym HDC.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Napięcie znamionowe 600 V AC/DC według UL/CSA potwierdza zgodność z amerykańskimi standardami, co umożliwia stosowanie w instalacjach eksportowych i aplikacjach wymagających podwójnej certyfikacji.

Zastosowanie

Wkład złącza męski HDC HE 16 MS znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej i rozdzielnicach. Przeznaczony jest do szybkiego i bezpiecznego łączenia przewodów w obwodach sterowania, sygnalizacji oraz zasilania.

• Połączenie przewodów sygnałowych w szafach sterowniczych – do transmisji sygnałów z czujników, przycisków i przekaźników.
• Zasilanie odbiorników w maszynach i urządzeniach przemysłowych – np. silników, napędów i cewek styczników.
• Interfejs pomiędzy częścią stałą a ruchomą w systemach transportu szynowego, taśmociągów i robotyki – dzięki modułowej budowie HDC.
• Rozdzielnice i szafy sterownicze w energetyce, przemyśle chemicznym i spożywczym – wszędzie tam, gdzie wymagana jest wysoka odporność na wibracje i szczelność obudowy.

Wskazówki Montażowe

Montaż wkładu złącza oraz podłączanie przewodów może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkład montuje się na szynie TH35/DIN lub bezpośrednio w obudowie HDC za pomocą dostarczonych elementów. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać odpowiednio do prądu znamionowego 16 A, stosując końcówki kablowe zalecane dla zacisków śrubowych. Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy wkład złącza HDC HE 16 MS jest kompatybilny z obudowami serii HDC? Tak, jest przeznaczony do montażu w obudowach o wielkości 6, zgodnych z systemem HDC. Współpracuje z wkładkami żeńskimi o tym samym układzie pinów (16P+PE).
• Jakie napięcie znamionowe według UL/CSA? Według deklaracji producenta napięcie znamionowe UL/CSA wynosi 600 V AC/DC, co potwierdza przydatność w instalacjach zgodnych z normami amerykańskimi.
• Czy wkład jest wyposażony w zabezpieczenie przed poluzowaniem przewodów? Tak, wszystkie elementy śrubowe (z wyjątkiem wielkości 1) posiadają sprężynę zabezpieczającą drut, która zapobiega samoczynnemu odkręcaniu wkrętów pod wpływem wibracji lub zmian temperatury.
