Wkład złącza męski HDC HE 10 MS, wielkość 4, 10P+PE, 500V 16A, zaciski śrubowe | 1203900000 Weidmuller

Opis i Kluczowe Cechy

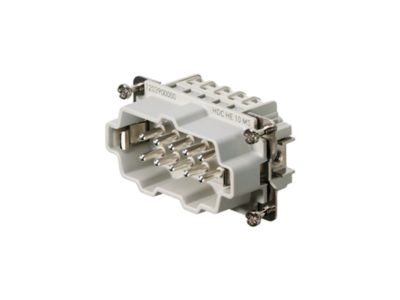

Wkład złącza męskiego HDC HE 10 MS o numerze katalogowym 1203900000 to fundament niezawodnych systemów połączeń przemysłowych marki Weidmuller. Produkt został zaprojektowany z myślą o pracy w trudnych warunkach, oferując 10 biegunów roboczych oraz dodatkowy styk ochronny PE. Dzięki zastosowaniu wielkości konstrukcyjnej 4, wkład ten zapewnia optymalny balans między gęstością upakowania styków a łatwością montażu. Kluczowym elementem konstrukcyjnym jest złącze śrubowe wyposażone w specjalną sprężynę zabezpieczającą przewód, która zapobiega poluzowaniu się żyły pod wpływem drgań oraz chroni cienkie druty przed przecięciem przez śrubę dociskową.

• Wysoka wydajność prądowa: Prąd znamionowy 16 A przy napięciu 500 V pozwala na zasilanie szerokiej gamy urządzeń wykonawczych i modułów sterujących.
• Bezpieczeństwo połączenia: Zintegrowany styk ochronny PE (Ground) gwarantuje skuteczne uziemienie instalacji.
• Trwałość materiałowa: Wykonanie z wysokiej jakości poliwęglanu wzmocnionego włóknem szklanym zapewnia odporność na wysokie temperatury i udary mechaniczne.
• Technologia śrubowa: Klasyczne i sprawdzone rozwiązanie pozwalające na szybkie serwisowanie bez specjalistycznych narzędzi zaciskowych.

Zgodność z Normami

Wkład HDC HE 10 MS spełnia rygorystyczne wymagania normy IEC 60664-1 oraz IEC 61984, co potwierdza jego przydatność do pracy w środowiskach o stopniu zanieczyszczenia 3. Produkt posiada certyfikację UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Klasa palności materiału izolacyjnego to V-0 według normy UL 94, co oznacza najwyższy poziom bezpieczeństwa przeciwpożarowego.

Zastosowanie

Złącze znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz w systemach automatyki przemysłowej. Jest idealnym rozwiązaniem dla połączeń typu „plug-and-play” w liniach produkcyjnych, gdzie wymagana jest szybka wymiana modułów lub częste rozłączanie obwodów zasilających i sygnałowych. Dzięki odporności na trudne warunki środowiskowe, wkład ten doskonale sprawdza się w przemyśle ciężkim, energetyce oraz transporcie.

Wskazówki Montażowe

Podczas instalacji wkładu HDC HE 10 MS należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem zalecanym przez producenta (zazwyczaj 0,5 Nm), aby zapewnić optymalny styk elektryczny bez uszkodzenia gwintu.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek kablowych, choć sprężyna zabezpieczająca umożliwia bezpośrednie podłączenie przewodów wielodrutowych.
• Kodowanie: W przypadku stosowania wielu złączy obok siebie, warto użyć kołków kodujących, aby uniknąć błędnego połączenia wtyków.
• Obudowa: Wkład musi być zamontowany w odpowiedniej obudowie HDC o wielkości konstrukcyjnej 4, aby uzyskać wymagany stopień ochrony IP.

FAQ

• Czy wkład posiada zabezpieczenie przed drganiami? Tak, wkład wyposażony jest w sprężynę zabezpieczającą przewód, która utrzymuje stały docisk i chroni przed poluzowaniem wibracyjnym.
• Jakie napięcie wytrzymuje to złącze? Napięcie znamionowe wynosi 500 V, natomiast napięcie impulsowe wytrzymywane to aż 6 kV.
• Czy można stosować ten wkład z przewodami o różnych przekrojach? Tak, zaciski śrubowe obsługują szeroki zakres przekrojów, zazwyczaj od 0,5 mm² do 2,5 mm².
