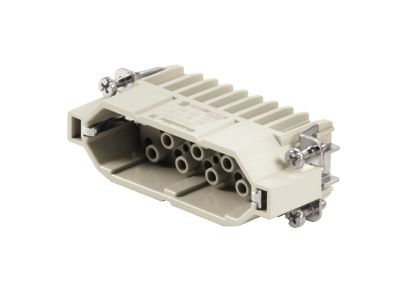

Wkład złącza męski HDC HD 25 MC, wielkość 5, 25P+PE, 250V 10A, zaciski zagniatane | 1650810000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza męski HDC HD 25 MC (symbol 1650810000) to wysokiej jakości element łączący w standardzie Heavy Duty Connect, przeznaczony do pracy w wymagających warunkach przemysłowych. Dzięki konfiguracji 25P+PE (25 pinów sygnałowych + zacisk ochronny PE) oraz parametrom 250V i 10A, zapewnia niezawodne połączenie w obwodach sterowania i zasilania niskiego napięcia. Zaciski zagniatane gwarantują trwałe i odporne na wibracje połączenie przewodów. Wkład ma wielkość 5, co umożliwia montaż w standardowych obudowach HDC.

• 25 pinów sygnałowych + PE: Możliwość jednoczesnego prowadzenia 25 obwodów sygnałowych i osobnego przewodu ochronnego – zwiększa funkcjonalność i bezpieczeństwo instalacji.
• Napięcie 250V i prąd 10A: Bezpieczna praca w obwodach sterowania i pomocniczych zasilania, bez ryzyka przegrzania styków.
• Zaciski zagniatane: Trwałe, odporne na drgania połączenie – idealne do aplikacji w maszynach i szafach sterowniczych.
• Wielkość 5 (HDC): Kompatybilność z szeroką gamą obudów i wkładów żeńskich – łatwa rozbudowa systemu.
• Wtyk męski – konstrukcja Heavy Duty Connect: Wytrzymała mechanicznie, odporna na częste łączenie i rozłączanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami branżowymi dla złączy przemysłowych. Posiada oznakowanie CE potwierdzające zgodność z wymogami Unii Europejskiej. Stosowanie wkładu w systemach Heavy Duty Connect gwarantuje spełnienie powszechnie przyjętych wymagań bezpieczeństwa w szafach sterowniczych i rozdzielnicach.

Zastosowanie

Wkład złącza męski HDC HD 25 MC znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wielopinowa, modułowa łączność w trudnych warunkach przemysłowych.

• Szafy sterownicze maszyn i urządzeń – przesył sygnałów sterujących (PLC, przekaźniki, czujniki).
• Pomocnicze obwody zasilania – napięcie do 250V i prąd do 10A (np. sterowanie stycznikami, zaworami).
• Rozbudowane systemy automatyki budynkowej i przemysłowej – szybkie łączenie wiązek przewodów.
• Zastosowania mobilne i w transporcie szynowym – odporność na wibracje dzięki zaciskom zagniatanym.

Wskazówki Montażowe

Montaż i podłączanie wkładu złącza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Do zaciskania końcówek przewodów należy używać odpowiednich narzędzi producenta (zaciskarki dedykowane do HDC). Przekrój przewodów dobrać do maksymalnego prądu 10A oraz zgodnie z dokumentacją techniczną. Po zaciśnięciu zaleca się sprawdzenie siły połączenia. Montaż wkładu w obudowie wykonać zgodnie z instrukcją producenta – wkład wsuwa się i blokuje w gnieździe. Przed uruchomieniem sprawdzić ciągłość i izolację.

FAQ

• Czy wkład wymaga specjalnego narzędzia do zaciskania? Tak, zalecane jest stosowanie dedykowanej zaciskarki zgodnej z systemem HDC. Użycie nieodpowiednich narzędzi może osłabić połączenie i wpłynąć na niezawodność.
• Jaki jest stopień ochrony (IP) tego wkładu? Sam wkład nie posiada określonego stopnia IP – ochrona przed pyłem i wilgocią zależy od zastosowanej obudowy HDC. W typowych zastosowaniach szaf sterowniczych zaleca się użycie obudów o IP54 lub wyższym.
• Czy ten wkład jest kompatybilny z wkładami żeńskimi HDC HD 25 FC? Tak, wkład męski współpracuje z żeńskimi wkładami w standardzie HD 25 (ta sama wielkość 5). Należy zwrócić uwagę na liczbę pinów – 25P+PE musi odpowiadać identycznej konfiguracji.
