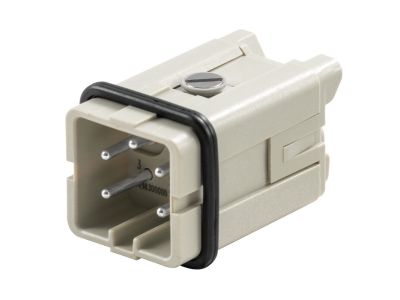

Wkład złącza męski HDC HA 4 MS, wielkość 1, 4P+PE, 400V 16A, zaciski śrubowe | 1498300000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza męskiego HDC HA 4 MS marki Weidmuller o numerze katalogowym 1498300000 to profesjonalne rozwiązanie dedykowane do systemów połączeń wielostykowych w wymagających środowiskach przemysłowych. Produkt charakteryzuje się kompaktową konstrukcją o wielkości 1, oferując 4 tory prądowe oraz dodatkowy styk ochronny (4P+PE). Złącze zostało zaprojektowane do pracy przy napięciu znamionowym 400V oraz prądzie znamionowym 16A, co czyni je idealnym komponentem do zasilania maszyn i urządzeń sterowniczych.

• Zaciski śrubowe: Zastosowanie techniki śrubowej gwarantuje pewne i trwałe połączenie elektryczne, odporne na wstrząsy i wibracje występujące w halach produkcyjnych.
• Wysoka jakość materiałów: Izolacja wykonana z poliwęglanu wzmocnionego włóknem szklanym zapewnia doskonałe właściwości dielektryczne oraz odporność na wysokie temperatury.
• Styki miedziane: Powierzchnia styków pokryta srebrem minimalizuje rezystancję przejścia, co ogranicza straty energii i nagrzewanie się złącza.
• Modułowość: Kompatybilność z obudowami serii HA pozwala na łatwą integrację w istniejących systemach automatyki.

Zgodność z Normami

Wkład HDC HA 4 MS spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Produkt jest zgodny z normą IEC 60664-1 dotyczącą koordynacji izolacji w urządzeniach niskonapięciowych oraz normą IEC 61984 określającą wymagania dla złączy wtykowych. Posiada klasę palności V-0 według standardu UL 94, co oznacza, że materiał jest samogasnący i nie podtrzymuje płomienia w przypadku pożaru. Stopień zanieczyszczenia 3 oraz napięcie udarowe 4kV potwierdzają gotowość do pracy w trudnych warunkach przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej obciążalności prądowej, wkład Weidmuller znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Budowa maszyn: Połączenia modułów sterujących z jednostkami wykonawczymi.
• Automatyka przemysłowa: Systemy szaf sterowniczych i rozdzielnic, gdzie wymagana jest szybka wymiana komponentów.
• Robotyka: Przesyłanie sygnałów mocy w ramionach robotów i transporterach.
• Energetyka: Połączenia w systemach zasilania awaryjnego i rozdzielniach niskiego napięcia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek kablowych na końcach odizolowanych przewodów o przekroju od 0,5 mm² do 2,5 mm², aby zapobiec rozwarstwianiu się żył.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem wynoszącym od 0,5 Nm do 0,55 Nm, co zapewnia optymalny docisk bez ryzyka uszkodzenia gwintu.
• Długość odizolowania: Przewód należy odizolować na długości dokładnie 9 mm, aby zapewnić pełne osadzenie w zacisku.
• Uziemienie: Styk PE (ochronny) musi być zawsze podłączony jako pierwszy, zgodnie z zasadami bezpieczeństwa instalacji elektrycznych.

FAQ

1. Czy wkład HDC HA 4 MS pasuje do standardowych obudów innych producentów?
Tak, wkłady serii HA o wielkości 1 są wykonane zgodnie ze standardami rynkowymi, co pozwala na ich stosowanie w kompatybilnych obudowach typu Heavy Duty innych marek, zachowując jednak najwyższą niezawodność przy stosowaniu kompletnego systemu Weidmuller.

2. Jaki jest zakres temperatur pracy dla tego wkładu?
Wkład został zaprojektowany do pracy w szerokim zakresie temperatur od -40°C do +125°C, co pozwala na jego eksploatację w ekstremalnych warunkach termicznych.

3. Czy do montażu wymagane są specjalistyczne narzędzia?
Do wykonania połączenia wystarczy standardowy wkrętak płaski (rozmiar 0,6 x 3,5 mm) lub krzyżakowy, co znacznie ułatwia prace serwisowe w terenie.
