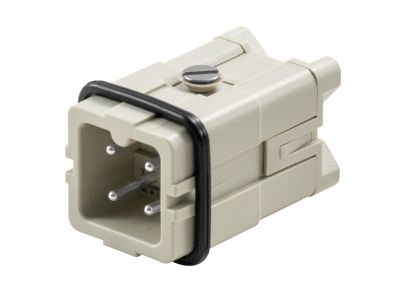

Wkład złącza męski HDC HA 3 MS, wielkość 1, 3P+PE, 400V 16A, zaciski śrubowe | 1498100000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza męskiego HDC HA 3 MS o numerze katalogowym 1498100000 to profesjonalne rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o niezawodnych połączeniach przemysłowych. Produkt charakteryzuje się kompaktową budową w rozmiarze 1, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i obudowach maszyn. Wkład oferuje konfigurację styków 3P+PE (3 bieguny plus styk ochronny), co zapewnia pełne bezpieczeństwo użytkowania i stabilność zasilania. Znamionowe napięcie izolacji wynosi 400 V, a prąd znamionowy to 16 A, co czyni go idealnym komponentem do średnich obciążeń prądowych.

• Zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje pewny docisk przewodu i minimalną rezystancję przejścia, co zapobiega przegrzewaniu się styków.
• Wysoka jakość materiałów: Izolacja wykonana z poliwęglanu wzmocnionego włóknem szklanym zapewnia wysoką odporność mechaniczną oraz termiczną.
• Trwałość styków: Styki wykonane ze stopu miedzi z powłoką srebrną zapewniają doskonałą przewodność elektryczną i długą żywotność, nawet przy częstym cyklu łączeniowym.
• Kompaktowy rozmiar: Wielkość 1 (Size 1) umożliwia montaż w miejscach o ograniczonej przestrzeni roboczej.

Zgodność z Normami

Wkład HDC HA 3 MS został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Produkt spełnia wymagania normy DIN EN 61984, która określa parametry bezpieczeństwa dla złączy wtykowych. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień zanieczyszczenia 3 oraz kategoria przepięciowa III gwarantują bezpieczną pracę w typowych warunkach przemysłowych, gdzie mogą występować przejściowe przepięcia.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałości, wkład Weidmuller znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest kluczowym elementem w systemach automatyki przemysłowej, budowie maszyn oraz w technice transportowej. Idealnie sprawdza się w połączeniach silników trójfazowych, systemach sterowania oraz w rozdzielnicach elektrycznych, gdzie wymagane jest szybkie i pewne rozłączanie obwodów zasilających. Profesjonaliści doceniają go za odporność na wibracje i stabilność parametrów elektrycznych w czasie długotrwałej eksploatacji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Zaleca się stosowanie tulejek kablowych na końcach przewodów linkowych, aby zapobiec rozwarstwianiu się żył i zapewnić optymalny kontakt w zacisku śrubowym.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną, zazwyczaj ok. 0,5 Nm), co zapobiega poluzowaniu się połączenia pod wpływem drgań.
• Przekrój przewodów: Wkład obsługuje przewody o przekroju od 0,5 mm² do 2,5 mm², co pozwala na elastyczne dopasowanie do wymagań instalacji.
• Orientacja: Przed montażem w obudowie należy upewnić się, że wkład męski jest poprawnie zorientowany względem wkładu żeńskiego, aby uniknąć uszkodzenia pinów.

FAQ

1. Czy wkład HDC HA 3 MS wymaga specjalistycznych narzędzi do montażu?
Do montażu przewodów wystarczy standardowy wkrętak płaski o odpowiedniej szerokości grota. Zaleca się jednak użycie wkrętaka dynamometrycznego dla zachowania powtarzalności momentu dokręcania.

2. Czy ten wkład pasuje do wszystkich obudów Weidmuller wielkości 1?
Tak, wkład jest kompatybilny ze wszystkimi standardowymi obudowami serii HDC w rozmiarze 1, zarówno w wersji prostej, jak i kątowej.

3. Jaka jest maksymalna temperatura pracy tego komponentu?
Wkład wykonany z poliwęglanu może pracować w szerokim zakresie temperatur, zazwyczaj od -40°C do +125°C, co pozwala na jego stosowanie w trudnych warunkach termicznych.
