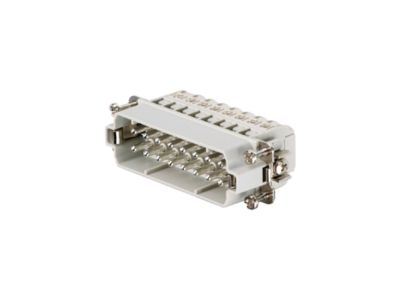

Wkład złącza męski HDC HA 16 MS, wielkość 5, 16P+PE, 250V 16A, zaciski śrubowe | 1650770000 Weidmuller

Opis i Kluczowe Cechy

Profesjonalny wkład złącza męskiego HDC serii HA 16 MS, symbol 1650770000, przeznaczony do zastosowań w ciężkich warunkach przemysłowych. Oferuje 16 biegunów sygnałowych oraz dodatkowy pin ochronny PE (16P+PE), prąd znamionowy 16 A i napięcie 250 V. Zaciski śrubowe zapewniają trwałe i bezpieczne połączenie przewodów. Wkład zaliczany jest do wielkości 5, co ułatwia dobór odpowiedniej obudowy modułowej.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie 250 V: odpowiednie do zasilania i sterowania w standardowych instalacjach niskiego napięcia.
• 16 biegunów + PE: duża liczba torów sygnałowych i dodatkowa ochrona przeciwporażeniowa w jednym kompaktowym wkładzie.
• Zaciski śrubowe: pewne i odporne na wibracje połączenie przewodów, łatwe w montażu narzędziami ręcznymi.
• System HDC HA wielkość 5: kompatybilność z szeroką gamą obudów modułowych i ramek montażowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Szczegółowe informacje o certyfikatach dostępne na żądanie.

Zastosowanie

Wkład złącza męskiego HDC HA 16 MS znajduje zastosowanie w systemach sterowania maszynami, szafach rozdzielczych oraz automatyce przemysłowej, gdzie wymagana jest niezawodna transmisja sygnałów i bezpieczne podłączenie zasilania.

• Podłączanie siłowników, czujników i modułów I/O w rozdzielnicach sterowniczych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub PLC w systemach automatyki.
• Sygnalizacja stanów pracy maszyn i urządzeń w aplikacjach przemysłowych.
• Budowa modułowych połączeń w systemach transportu, pakowania i obróbki materiałów.

Wskazówki Montażowe

Montaż wkładu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Wkład osadza się w odpowiedniej obudowie modułowej (kablowanie zgodne z dokumentacją producenta). Przewody należy podłączać do zacisków śrubowych z momentem dokręcania podanym w instrukcji. Przekrój przewodów dobrać do prądu znamionowego 16 A i wymagań instalacji. Przed ponownym włączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 16 A, zgodnie ze specyfikacją producenta.
• Jaki stopień ochrony ma sam wkład? Sam wkład nie ma przypisanego stopnia IP – ochrona przed czynnikami zewnętrznymi jest zapewniana przez obudowę modułową, w której jest montowany.
• Jaki jest tryb pracy styku? Styk męski (pin) służy do łączenia z odpowiednim gniazdem żeńskim w systemie modularnym HA. Praca ciągła lub przerywana w zależności od zastosowania.
