Wkład złącza męski 16A 500V EPIC H-BE 6 SS DR (opak=10szt) | 10190000 Lapp Kabel

Opis i Kluczowe Cechy

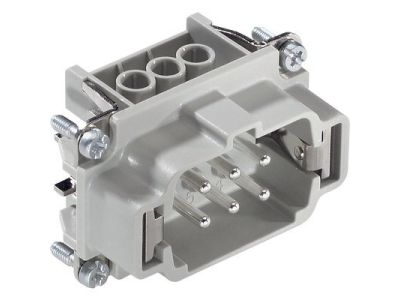

Wkład złącza męski EPIC® H-BE 6 SS DR marki Lapp Kabel to uznany standard w przemyśle, zaprojektowany z myślą o niezawodnej transmisji energii i sygnałów w wymagających warunkach eksploatacyjnych. Produkt charakteryzuje się konfiguracją styków 6+PE (6 styków roboczych plus styk ochronny), co pozwala na bezpieczne uziemienie układu. Dzięki zastosowaniu wysokiej jakości poliwęglanu o klasie palności V-0 zgodnie z normą UL94, wkład wykazuje doskonałą odporność mechaniczną i termiczną.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 16 A (zgodnie z UL/CSA) oraz napięcie znamionowe 500 V AC/DC (zgodnie z IEC) pozwalają na szerokie spektrum zastosowań w energetyce i automatyce.
• Zacisk śrubowy z ochroną przewodu: Zastosowana technologia zacisku śrubowego (DR) umożliwia bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania tulejek kablowych, co znacząco przyspiesza prace instalacyjne.
• Elastyczność montażu: Przekrój znamionowy przyłącza obejmuje zakres od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii przy zachowaniu optymalnej gęstości upakowania w obudowie rozmiaru 6B.
• Kompatybilność systemowa: W ramach serii EPIC® H-BE możliwe jest łączenie wkładów o różnych technikach przyłączeniowych (śrubowe, zagniatane, push-in) w obrębie tego samego rozmiaru konstrukcyjnego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty. Posiada atest VDE oraz certyfikat UL, co otwiera drogę do stosowania go na rynkach Ameryki Północnej. Wkład jest również certyfikowany zgodnie z normami UL 508 A oraz UL 2237 dla zastosowań w rozdzielnicach sterowniczych. Szczególną zaletą jest zgodność z normą kolejową DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23, poziomy zagrożenia HL1, HL2 i HL3), co dopuszcza produkt do użytku w pojazdach szynowych pod kątem bezpieczeństwa przeciwpożarowego.

Zastosowanie

Wkład EPIC® H-BE 6 SS DR znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest trwałość i pewność połączenia. Idealnie sprawdza się w:

• Budowie maszyn i urządzeń: Do zasilania oraz przesyłu sygnałów sterowniczych do elementów wykonawczych.
• Technologii dźwigowej i platformowej: Gdzie występują drgania i wymagana jest wysoka odporność mechaniczna.
• Systemach oświetleniowych: W profesjonalnych instalacjach estradowych i przemysłowych.
• Prefabrykacji rozdzielnic: Jako element systemów połączeń wewnątrz szaf sterowniczych.

Wskazówki Montażowe

Montaż wkładu jest intuicyjny i nie wymaga specjalistycznych narzędzi do zaciskania. Należy zwrócić uwagę na odpowiednie odizolowanie przewodu (zgodnie z zalecaną długością dla zacisku śrubowego). Moment dokręcania śrub powinien być dobrany tak, aby zapewnić trwały styk elektryczny bez uszkodzenia struktury miedzi. Dzięki wbudowanej ochronie przewodu, żyły giętkie mogą być montowane bezpośrednio, co redukuje czas przygotowania okablowania. Wkład należy osadzić w dedykowanej obudowie rozmiaru 6B, zapewniając odpowiedni stopień ochrony IP całego złącza.

FAQ

• Czy do tego wkładu muszę używać tulejek kablowych? Nie, wersja DR posiada wbudowaną ochronę przewodu, która pozwala na bezpieczny montaż linek miedzianych bezpośrednio pod zacisk śrubowy.
• Czy wkład pasuje do obudów innych producentów? Rozmiar 6B jest standardem przemysłowym, co zapewnia kompatybilność z większością obudów typu Heavy Duty dostępnych na rynku.
• Jakie jest maksymalne napięcie pracy? Zgodnie z normą IEC, wkład jest przystosowany do pracy przy napięciu 500 V AC rms lub DC.
