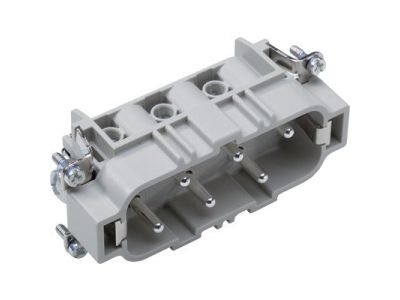

Wkład złącza 6P+PE męski EPIC H-BS 6 SS DR | 10170000 Lapp Kabel

Opis i Kluczowe Cechy

Wkład złącza 6P+PE męski EPIC H-BS 6 SS DR (symbol 10170000) to komponent przeznaczony do stosowania w złączach przemysłowych. Wyposażony w 6 styków roboczych i styk ochronny PE, charakteryzuje się wysoką niezawodnością w aplikacjach wymagających trwałego połączenia elektrycznego. Napięcie znamionowe 500V AC/DC oraz prąd znamionowy 35A zgodnie z IEC zapewniają odpowiednie parametry pracy w instalacjach maszynowych i przemysłowych.

• 6 styków roboczych + PE: Umożliwiają podłączenie maksymalnie 6 przewodów fazowych i przewodu ochronnego w jednym punkcie połączeniowym.
• Zacisk śrubowy: Przeznaczony do przewodów o przekroju od 0,5 mm² do 6 mm² – uniwersalne rozwiązanie dla różnych grubości żył.
• Napięcie znamionowe 500V AC/DC: Wysoka wytrzymałość izolacji pozwala na stosowanie w sieciach o napięciu do 500V, zarówno prądu przemiennego, jak i stałego.
• Prąd znamionowy 35A: Zapewnia bezpieczne połączenie przy obciążeniach do 35A, co pozwala na zasilanie większości odbiorników przemysłowych.
• Materiał poliwęglan: Wysoka odporność mechaniczna i dielektryczna, a także samogasnące właściwości – bezpieczeństwo w warunkach wysokiego obciążenia.

Zgodność z Normami

Wkład złącza spełnia wymogi normy IEC dotyczące napięcia znamionowego i prądu znamionowego. Przeznaczony do stosowania w aplikacjach objętych normami przemysłowymi i kolejowymi (w tym testy zgodnie z EN 45545-2). Posiada deklarację zgodności CE.

Zastosowanie

Wkłady złącz 6P+PE EPIC H-BS 6 SS DR znajdują zastosowanie w instalacjach wymagających trwałego i pewnego połączenia wielu przewodów w jednym punkcie. Idealne do zastosowań przemysłowych, maszynowych oraz transportowych.

• Budowa maszyn przemysłowych – jako element złącz rozdzielających i sygnałowych.
• Instalacje przemysłowe – do łączenia przewodów zasilających i sterowniczych.
• Zastosowania w kolejnictwie – jako złącza w pojazdach szynowych zgodnie z normami EN 45545-2 (ochrona przeciwpożarowa).
• Układy napędowe – w połączeniach mocy i sterowania silnikami.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel SEP po odłączeniu napięcia. Przewody należy wprowadzić do odpowiednich gniazd, a następnie dokręcić śruby zaciskowe z zalecanym momentem obrotowym (szczegółowe wartości znajdują się w dokumentacji producenta). Należy upewnić się, że przekroje przewodów są zgodne z zakresem 0,5 mm² – 6 mm². Styki są izolowane, co minimalizuje ryzyko zwarć podczas montażu.

FAQ

• Czy wkład jest odpowiedni do stosowania w instalacjach zewnętrznych? Materiał poliwęglan zapewnia dobrą odporność na warunki atmosferyczne, jednak wkład nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach z odpowiednim IP.
• Jakie jest zalecane obciążenie prądowe? Wkład przeznaczony jest do pracy z prądem znamionowym do 35A. W przypadku długotrwałego obciążenia należy uwzględnić odpowiednie czynniki bezpieczeństwa.
• Czy wkład może być stosowany w pojazdach kolejowych? Tak, wkład spełnia wymagania normy EN 45545-2 dla aplikacji kolejowych, w tym testy ogniowe (poziomy zagrożenia HL1, HL2, HL4).
