Wkład złącza 4P+PE męski 23A 400V EPIC H-A 4 SS (opak=10szt) | 10431000 Lapp Kabel

Opis i Kluczowe Cechy

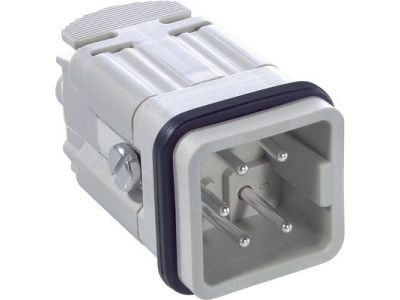

Wkład złącza EPIC® H-A 4 SS to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o niezawodnych połączeniach w wymagających środowiskach przemysłowych. Jest to wkład męski (typu Pin) o konfiguracji styków 4+PE, co oznacza cztery tory prądowe oraz dedykowany styk ochronny, zapewniający bezpieczeństwo użytkowania instalacji. Produkt charakteryzuje się rozmiarem konstrukcyjnym 3A, co czyni go idealnym wyborem wszędzie tam, gdzie przestrzeń montażowa jest ograniczona, a wymagana jest wysoka wydajność prądowa.

• Wydajność elektryczna: Złącze obsługuje napięcie znamionowe do 400 V AC rms / DC zgodnie z normami IEC, przy prądzie znamionowym wynoszącym 23A (zgodnie z IEC) lub 10A (zgodnie z UL).
• Zacisk śrubowy: Zastosowanie klasycznego zacisku śrubowego ułatwia serwisowanie i pozwala na szybki montaż bez konieczności użycia specjalistycznych narzędzi do zaciskania (crimpowania).
• Materiał izolacyjny: Wykonanie z wysokiej jakości poliamidu gwarantuje doskonałe właściwości dielektryczne oraz odporność mechaniczną.
• Zakres przekrojów: Możliwość podłączenia przewodów o przekroju znamionowym od 0,5 mm² do 2,5 mm² pozwala na elastyczne dopasowanie do różnych typów okablowania.

Zgodność z Normami

Produkt został poddany rygorystycznym testom, aby sprostać najwyższym standardom bezpieczeństwa i jakości. Kluczowym aspektem jest zgodność z normą EN 45545-2, która dotyczy ochrony przeciwpożarowej w pojazdach kolejowych. Wkład spełnia zestawy wymagań R22 i R23 dla poziomów zagrożenia HL1, HL2 oraz HL4, co potwierdza jego przydatność w sektorze transportu szynowego. Ponadto, parametry elektryczne są certyfikowane zgodnie z międzynarodowymi wytycznymi IEC oraz amerykańskimi standardami UL, co umożliwia stosowanie komponentu w maszynach przeznaczonych na rynki globalne.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej odporności, wkład EPIC® H-A 4 SS znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Budowa maszyn i aparatury: Idealny do zasilania i sterowania w kompaktowych modułach maszynowych.
• Systemy sterowania: Wykorzystywany w szafach sterowniczych, gdzie liczy się każdy centymetr wolnej przestrzeni.
• Kolejnictwo: Przeznaczony do budowy pojazdów szynowych dzięki spełnieniu norm niepalności.
• Automatyka przemysłowa: Niezawodne połączenie w liniach produkcyjnych i robotyce.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę złącza, należy przestrzegać poniższych zaleceń:

• Przygotowanie żył: Zaleca się stosowanie tulejek kablowych na końcach żył o przekroju od 0,5 mm² do 2,5 mm², co zapobiega rozwarstwianiu się miedzianych drucików i gwarantuje pewny styk.
• Podejście żył: Konstrukcja wkładu umożliwia proste podejście żył do styków, co znacząco przyspiesza proces okablowania w ciasnych obudowach rozmiaru 3A.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić stabilność mechaniczną i niską rezystancję przejścia, unikając jednocześnie zerwania gwintu.
• Kompatybilność: Wkład należy montować w dedykowanych obudowach EPIC® typu H-A 3 lub H-A 4, aby uzyskać wymagany stopień ochrony IP.

FAQ

1. Czy wkład EPIC H-A 4 SS nadaje się do pracy w ekstremalnych temperaturach?
Tak, materiał poliamidowy oraz styki są zaprojektowane do pracy w szerokim zakresie temperatur typowym dla środowisk przemysłowych i kolejowych.

2. Czy do montażu potrzebuję praski do tulejek?
Choć zacisk jest śrubowy, dla zapewnienia najwyższej jakości połączenia elektrycznego przy przewodach typu linka, zaleca się zaprasowanie tulejek izolowanych przed umieszczeniem żyły w zacisku.

3. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 10 sztuk wkładów męskich.
