Wkład złącza 4+PE żeński 65A 1000V EPIC H-S 4+2xPE BAS | 10407900 Lapp Kabel

Opis i Kluczowe Cechy

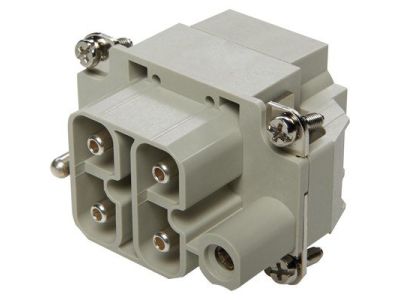

Wkład złącza 4+PE żeński (symbol 10407900) to wysokiej klasy element łączący dla instalacji o napięciu do 1000V AC/DC. Wyposażony w 5 styków (4+1 PE) z zaciskiem śrubowym, zapewnia niezawodne połączenia o maksymalnym prądzie 65A. Izolowane styki i konstrukcja z poliwęglanu gwarantują trwałość oraz bezpieczeństwo eksploatacji w środowiskach przemysłowych.

• Napięcie 1000V AC/DC: Zapewnia uniwersalność zastosowania – od instalacji niskonapięciowych po systemy średniego napięcia zgodnie z normą IEC.
• Prąd 65A: Wysoka obciążalność prądowa, odpowiednia do zasilania maszyn i urządzeń o znaczącym poborze energii.
• Zacisk śrubowy 2.5–10mm²: Proste i pewne mocowanie przewodów bez konieczności użycia specjalistycznego narzędzia, ułatwiające montaż i późniejsze serwisowanie.
• Styki izolowane: Zmniejszają ryzyko zwarć oraz ułatwiają identyfikację obwodów w gęsto upakowanych szafach sterowniczych.
• Konstrukcja poliwęglanowa: Odporna na wysokie temperatury i czynniki chemiczne, zapewniająca długotrwałą wytrzymałość mechaniczną.

Zgodność z Normami

Wkład złącza spełnia wymogi normy IEC 61984 dotyczącej złącz elektrycznych oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z przepisami dla instalacji przemysłowych i energetyki odnawialnej.

Zastosowanie

Wkład złącza 4+PE żeński przeznaczony jest do profesjonalnych aplikacji wymagających niezawodnego połączenia elektrycznego w trudnych warunkach pracy.

• Budowa maszyn i urządzeń przemysłowych – niezawodne zasilanie i sygnalizacja.
• Instalacje fotowoltaiczne i energetyka odnawialna – odporność na warunki atmosferyczne i wibracje.
• Szafy sterownicze i rozdzielnice – kompaktowa budowa ułatwiająca montaż w ograniczonej przestrzeni.
• Systemy automatyki przemysłowej – stabilne połączenia sygnałowe i zasilające.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Wkład należy zamontować w dedykowanej obudowie złącza, upewniając się o odpowiednim doborze przewodów (2.5–10mm²). Zaciski śrubowe dokręcić z zalecanym momentem, stosując się do wytycznych producenta obudowy. Przed uruchomieniem instalacji sprawdzić poprawność połączeń i izolację.

FAQ

• Czy wkład nadaje się do instalacji zewnętrznych? Tak, dzięki konstrukcji z poliwęglanu i izolowanym stykom, wkład zapewnia odpowiednią ochronę w warunkach przemysłowych. Dla aplikacji narażonych na bezpośrednie oddziaływanie czynników atmosferycznych zalecane jest dodatkowe zabezpieczenie obudową o podwyższonym stopniu IP.
• Jakie jest maksymalne napięcie pracy? Wkład pracuje przy napięciu do 1000V AC/DC zgodnie z normą IEC 61984.
• Czy wkład posiada certyfikację UL? Tak, wkład posiada certyfikację UL dla prądu 40A, co potwierdza jego bezpieczeństwo w standardach amerykańskich.
