Wkład złącza 24P+PE męski H-BE 24 SF STECKEREINSATZ M.KLEMMFEDER. | 10400300 Lapp Kabel

Opis i Kluczowe Cechy

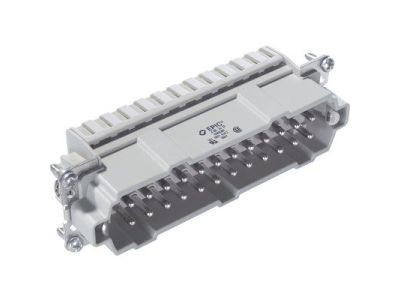

Wkład złącza H-BE 24 SF (symbol 10400300) to męski wkład z zaciskiem sprężynowym przeznaczony do montażu w obudowach złączowych. Przystosowany do napięcia 500 V AC/DC oraz prądu 16 A, zapewnia niezawodne połączenia sygnałowe i zasilające w instalacjach przemysłowych. Wykonany z poliwęglanu o klasie palności V-2 (UL94), charakteryzuje się wysoką wytrzymałością mechaniczną i odpornością na działanie czynników zewnętrznych.

• Zacisk sprężynowy: Umożliwia szybki montaż bez narzędzi, tworzy trwałe i odporne na wibracje połączenia przewodów (także linki z końcówką lub bez).
• 24 styki + PE: Przeznaczony do transmisji sygnałów sterowniczych i zasilania urządzeń w rozdzielnicach i szafach sterowniczych.
• Napięcie 500 V AC/DC: Szeroki zakres zastosowań – od niskonapięciowych obwodów sterowniczych po zasilanie maszyn.
• Prąd 16 A: Odpowiedni do obciążeń typowych dla przemysłowych układów sterowania i napędów.
• Przekrój 0,5–2,5 mm²: Kompatybilny z szeroką gamą przewodów, w tym z linkami i giętkimi żyłami.

Zgodność z Normami

Wkład złącza spełnia wymagania norm międzynarodowych, w tym IEC i UL/CSA. Certyfikacja UL umożliwia stosowanie produktu na rynku północnoamerykańskim. Posiada klasę palności V-2 według UL94, co potwierdza bezpieczeństwo przeciwpożarowe.

Zastosowanie

Wkład H-BE 24 SF znajduje zastosowanie w rozdzielnicach, szafach sterowniczych i obudowach maszyn, gdzie wymagana jest niezawodna transmisja sygnałów i zasilania.

• Technologie platformowe i oświetleniowe – sterowanie układami LED i systemami alarmowymi.
• Dźwigowe – połączenia w układach sterowania wind i schodów ruchomych.
• Maszyny przemysłowe – zasilanie i sterowanie napędami, czujnikami i elementami wykonawczymi.
• Systemy automatyki budynkowej – integracja z centralami sterowania klimatyzacją, oświetleniem i zabezpieczeniami.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Przed montażem upewnić się, że przewody zostały odpowiednio przygotowane (odizolowane na właściwej długości). Zacisk sprężynowy umożliwia podłączenie przewodów z i bez końcówki kablowej – należy usunąć izolację o długości 6–8 mm. Po wprowadzeniu przewodu do styku, automatycznie zacisk się zasklepi. Wkład montować w obudowie zgodnej z rozmiarem konstrukcyjnym 24B, stosując odpowiednie środki mechanicznego zabezpieczenia (np. blokady przed przypadkowym wysunięciem).

FAQ

• Czy wkład można stosować z linkami przewodów? Tak, wkład obsługuje zarówno linki, jak i żyły jednolite, z końcówką kablową lub bez.
• Jaki jest maksymalny prąd trwały, jaki może przenosić wkład? Maksymalny prąd ciągły wynosi 16 A, zgodnie z certyfikacją UL/CSA.
• Czy wkład można stosować w instalacjach narażonych na wibracje? Tak, zacisk sprężynowy zapewnia odporne na wibracje połączenie, co jest kluczowe w maszynach i urządzeniach przemysłowych.
