Wkład złącza 16P+PE męski | 10532000 Lapp Kabel

Opis i Kluczowe Cechy

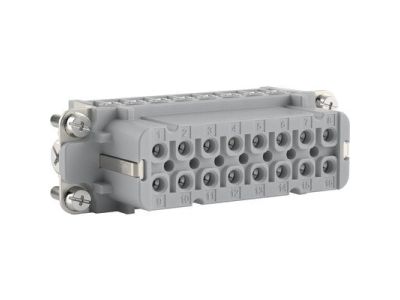

Wkład złącza męski serii EPIC® H-A 16 SS PH1 (symbol 10532000) to kompaktowe rozwiązanie do przesyłania sygnałów i napięcia w instalacjach przemysłowych. Wyposażony w 16 styków sygnałowych + PE (ochronny) – łącznie 17 biegunów. Prąd znamionowy 16 A (zgodnie z IEC) i 14 A (UL) przy napięciu 400 V AC rms / DC pozwala na bezpieczne prowadzenie obwodów zasilania i sterowania. Zacisk śrubowy na przewody 0,5–2,5 mm² ułatwia szybki montaż i serwis. Obudowa z poliwęglanu zapewnia wytrzymałość mechaniczną i izolację. Wkład wąski, oszczędza miejsce w rozdzielnicach i puszkach przyłączeniowych.

• 16 styków + PE (17-biegunowy): Umożliwia jednoczesne prowadzenie wielu obwodów sterowania, sygnalizacji i ochrony – redukuje liczbę oddzielnych złączy.
• Prąd 16 A (IEC) / 14 A (UL) przy 400 V AC/DC: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, także przy napięciach stałych.
• Zacisk śrubowy dla przekroju 0,5–2,5 mm² z łbem PH1: Łatwy i powtarzalny montaż przy użyciu standardowych śrubokrętów elektrycznych – przyspiesza prace instalacyjne i serwisowe.
• Styki izolowane, poliwęglan: Zapewniają wysoką rezystancję dielektryczną i odporność na czynniki środowiskowe, bezpieczeństwo podczas użytkowania.
• Kompaktowa budowa (wąski wkład): Oszczędza miejsce w szafach sterowniczych i puszkach przyłączeniowych, idealny do aplikacji o ograniczonej przestrzeni.

Zgodność z Normami

Wkład złącza spełnia wymagania normy kolejowej EN 45545-2 w zakresie ochrony przeciwpożarowej pojazdów szynowych – testowany dla zestawów wymagań R22 i R23 na poziomach zagrożenia HL1, HL2 i HL4. Posiada certyfikację CE oraz zgodność z dyrektywami unijnymi. Parametry elektryczne są zgodne z wymaganiami IEC oraz UL.

Zastosowanie

Dzięki uniwersalnym parametrom elektrycznym i wytrzymałej konstrukcji wkład znajduje zastosowanie w różnorodnych aplikacjach przemysłowych, wymagających przewodów sygnałowych i zasilających w jednym złączu.

• Budowa maszyn i aparatury przemysłowej – do podłączania siłowników, czujników, napędów i innych odbiorników w szafach sterowniczych.
• Systemy sterowania i automatyka – do przesyłania impulsów do styczników, przekaźników lub modułów PLC.
• Przemysł tworzyw sztucznych – w instalacjach o podwyższonych wymaganiach dotyczących odporności na chemikalia i wilgoć.
• Kolejnictwo – w pojazdach szynowych zgodnie z EN 45545-2 do połączeń między modułami zasilania i sterowania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wkładzie złącza mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (zalecany moment: podany na opakowaniu). Do przewodów o przekroju 0,5–2,5 mm² używać odpowiednio dobranych końcówek tulejkowych i narzędzi zaciskowych. Wkład przeznaczony jest do montażu w złączach serii EPIC® H-A na szynę DIN lub obudowy stałe – należy upewnić się, że obudowa zapewnia wymagany stopień ochrony środowiska pracy.

FAQ

• Czy wkład jest wyposażony w podświetlenie LED? Nie – produkt nie zawiera elementów podświetlających. Podświetlenie może być realizowane przez zewnętrzne moduły sygnalizacyjne.
• Jaki jest stopień ochrony IP tego wkładu? Wkład złącza nie ma samodzielnego stopnia ochrony IP – jego szczelność zależy od zastosowanej obudowy złącza (np. EPIC® H-A), która powinna być dobrana do warunków środowiskowych instalacji.
• Jaki tryb pracy styków – normalnie otwarty (NO) czy zamknięty (NC)? Styki w tym wkładzie są zwierne – przewodzą w stanie zaciśniętym. Tryb pracy (NO/NC) określa sposób połączenia w obwodzie zewnętrznym; wkład nie ma wewnętrznych elementów przełączających.
