Wkład złącza 10P+PE męski H-BE 10 SF STECKEREINSATZ M.KLEMMFEDER. | 10400100 Lapp Kabel

Opis i Kluczowe Cechy

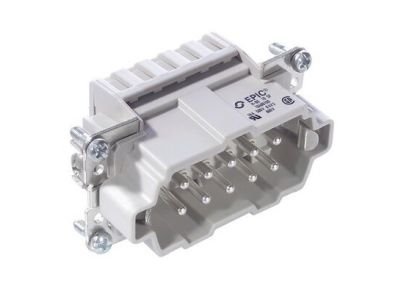

Wkład złącza 10P+PE męski H-BE 10 SF (symbol 10400100) to sprawdzone rozwiązanie do transmisji sygnałów sterowniczych w instalacjach przemysłowych. Wykorzystuje zacisk sprężynowy, który umożliwia szybki i bezpieczny montaż bez dodatkowych narzędzi, tworząc połączenie odporne na wibracje. Styki izolowane i konstrukcja z poliwęglanu gwarantują niezawodność oraz zgodność z wysokimi napięciami i prądami.

• Zacisk sprężynowy: Umożliwia szybki montaż bez użycia narzędzi i tworzy połączenie odporne na wibracje, co jest kluczowe w aplikacjach przemysłowych.
• Parametry 500V AC/DC i 16A: Zapewniają kompatybilność z szerokim zakresem urządzeń i maszyn w instalacjach sterowniczych oraz zasilających.
• Styki izolowane: Minimalizują ryzyko zwarć i zwiększają bezpieczeństwo obsługi podczas montażu i eksploatacji.
• Poliwęglan (klasa palności V-2): Materiał o wysokiej wytrzymałości mechanicznej i odporności na działanie czynników zewnętrznych, co wydłuża żywotność złącza.
• Zakres przekrojów 0.5-2.5mm²: Umożliwia podłączanie zarówno cienkich przewodów sygnałowych, jak i mocniejszych kabli zasilających.

Zgodność z Normami

Wkład złącza spełnia wymogi norm międzynarodowych, w tym standardów IEC i UL/CSA. Posiada certyfikat UL, co umożliwia jego stosowanie na rynku północnoamerykańskim. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wkład złącza H-BE 10 SF przeznaczony jest do instalacji wymagających niezawodnej transmisji sygnałów sterowniczych oraz zasilania w różnych gałęziach przemysłu.

• Roztwory technologiczne w zakładach produkcyjnych – podłączanie czujników, elementów wykonawczych i innych urządzeń sterujących.
• Systemy oświetleniowe i dźwigowe – stabilne połączenia sygnałowe i zasilające w środowiskach o podwyższonych wibracjach.
• Maszyny i urządzenia przemysłowe – elastyczne okablowanie wewnątrz rozdzielnic i szaf sterowniczych.
• Instalacje w branży platformowej i windowej – niezawodne połączenia w aplikacjach o wysokich wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Zacisk sprężynowy pozwala na podłączenie przewodu bezpośrednio lub z użyciem końcówki kablowej – wystarczy wsunąć go do styku aż do zatrzaśnięcia. Należy upewnić się, że przewód mieści się w zakresie 0.5-2.5mm² oraz że nie występują ostre zagięcia. Wkład montować w odpowiedniej obudowie H-BE 10 z serii EPIC®, która zapewnia izolację i dodatkową ochronę mechaniczną.

FAQ

• Czy wkład H-BE 10 SF można stosować z linkami miedzianymi? Tak, linki mogą być podłączane zarówno z użyciem końcówki kablowej, jak i bezpośrednio dzięki zaciskowi sprężynowemu.
• Jakie jest maksymalne napięcie i prąd, jakie wytrzymuje wkład? Wkład pracuje z maksymalnym napięciem 500V AC/DC i prądem 16A, co pozwala na stosowanie go w szerokim zakresie aplikacji przemysłowych.
• Czy wkład jest odporny na wibracje? Tak, dzięki zaciskowi sprężynowemu połączenie jest odporne na wibracje, co gwarantuje stabilność sygnału i zasilania nawet w trudnych warunkach pracy.
