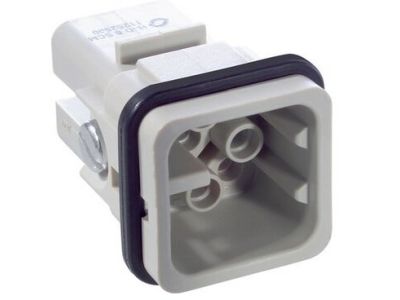

Wkład żeński EPIC H-D 8 BCM | 11253500 Lapp Kabel

Opis i Kluczowe Cechy

Wkład żeński EPIC H-D 8 BCM (symbol 11253500) to wysokiej jakości element łączący przeznaczony do zagniatania, służący jako gniazdo w złączach przemysłowych. Przeznaczony do 8 styków w układzie BCM, zapewnia stabilne i trwałe połączenia elektryczne w systemach sterowania, maszynach i aparaturze przemysłowej. Wykonany z tereftalany polibutylenu, charakteryzuje się kompaktową budową i dużą wydajnością.

• 8 styków: Umożliwia równoczesne podłączenie do 8 obwodów sygnałowych lub zasilających w ramach jednego złącza.
• Zakres przekroju 0,14–2,5 mm²: Kompatybilny z szerokim spektrum przewodów – od cienkich przewodów sygnałowych po grubsze przewody zasilające.
• Prąd znamionowy 10 A (24 V AC): Przeznaczony do pracy z umiarkowanym obciążeniem w układach sterowania i zasilania niskonapięciowego.
• Materiał tereftalany polibutylenu: Wysoka odporność mechaniczna i chemiczna, zapewniająca długą żywotność złącza nawet w trudnych warunkach przemysłowych.
• Kompaktowa konstrukcja: Umożliwia montaż w ograniczonej przestrzeni szaf sterowniczych i maszyn, optymalizując układ połączeń.

Zgodność z Normami

Wkład spełnia wymagania normy IEC dotyczące złącz niskonapięciowych, w tym prąd znamionowy 10 A przy 24 V AC (rms). Produkt posiada deklarację zgodności CE.

Zastosowanie

Wkład żeński EPIC H-D 8 BCM znajduje zastosowanie w miejscach wymagających niezawodnych i stabilnych połączeń elektrycznych w systemach automatyki, maszynach przemysłowych oraz urządzeniach sterujących.

• Systemy sterowania PLC – podłączenie sygnałów cyfrowych i analogowych.
• Maszyny przemysłowe – zasilanie czujników, siłowników i elementów wykonawczych.
• Aparatura kontrolno-pomiarowa – budowa kompaktowych szaf sterowniczych.
• Złącza przemysłowe w trudnych warunkach środowiskowych – dzięki wysokiej odporności materiału.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Złącze należy zagniatać za pomocą odpowiedniego narzędzia do zagniatania styków zgodnie z zaleceniami producenta. Należy przestrzegać zakresu przekroju przewodów (0,14–2,5 mm²) oraz momentu dokręcania. Po montażu sprawdzić poprawność połączenia i stabilność styku.

FAQ

• Czy wkład jest kompatybilny ze złączami EPIC? Tak, wkład żeński H-D 8 BCM jest przeznaczony do stosowania w systemie złącz EPIC, zapewniając pełną kompatybilność mechaniczną i elektryczną.
• Jaki jest maksymalny prąd pracy wkładu? Maksymalny prąd znamionowy wynosi 10 A przy napięciu 24 V AC (rms), zgodnie z normą IEC.
• Czy wkład nadaje się do pracy w warunkach zewnętrznych? Materiał tereftalany polibutylenu charakteryzuje się wysoką odpornością na warunki środowiskowe, jednak zaleca się stosowanie złącz w osłoniętych obudowach w przypadku narażenia na bezpośrednie działanie czynników atmosferycznych.
