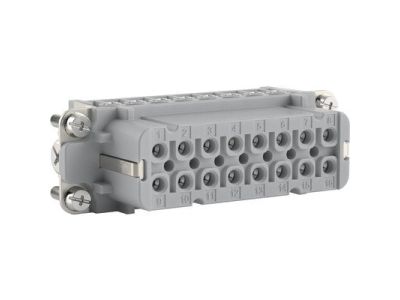

Wkład żeński EPIC H-A 16BS (opak=5szt) | 10531000 Lapp Kabel

Opis i Kluczowe Cechy

Wkład żeński EPIC H-A 16BS o numerze katalogowym 10531000 to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o niezawodności w wymagających środowiskach przemysłowych. Produkt charakteryzuje się kompaktową, wąską konstrukcją, która pozwala na efektywne wykorzystanie ograniczonej przestrzeni w szafach sterowniczych i obudowach złączy. Wkład oferuje 16 styków roboczych oraz dodatkowy styk ochronny (16+PE), co czyni go idealnym wyborem do wielożyłowych połączeń sterowniczych i zasilających.

• Wysoka rezystancja dielektryczna: Nowoczesna konstrukcja pozwala na bezpieczną pracę przy napięciu znamionowym 400 V AC rms / DC zgodnie z normami IEC, zachowując przy tym minimalne gabaryty.
• Zacisk śrubowy PH1: Zastosowanie łba śruby w standardzie PH1 umożliwia użycie wkrętaków elektrycznych, co znacząco przyspiesza proces montażu i serwisu.
• Wszechstronność przekrojów: Przekrój znamionowy przyłącza wynosi od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii przy użyciu przewodów o różnej grubości.
• Trwałość materiałowa: Wykonanie z wysokiej jakości poliwęglanu zapewnia doskonałą izolację oraz odporność mechaniczną w szerokim zakresie temperatur.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego najwyższą jakość inżynieryjną. Wkład jest zgodny z normami IEC, oferując parametry 400 V, oraz posiada certyfikację UL z prądem znamionowym 14 A. Kluczowym atutem jest pełna zgodność z normą EN 45545-2 dotyczącą ochrony przeciwpożarowej w pojazdach kolejowych. Testy według zestawów wymagań R22 i R23 dla poziomów zagrożenia HL1, HL2 i HL4 gwarantują, że wkład może być bezpiecznie stosowany w infrastrukturze transportu szynowego.

Zastosowanie

Wkład EPIC H-A 16BS znajduje szerokie zastosowanie w sektorach, gdzie niezawodność połączenia jest krytyczna dla ciągłości procesów. Jest on dedykowany przede wszystkim do:

• Budowy maszyn i aparatury przemysłowej: Jako element systemów zasilania i sterowania silnikami.
• Systemów sterowania: W rozdzielnicach wymagających dużej gęstości upakowania styków.
• Przemysłu tworzyw sztucznych: W maszynach przetwórczych pracujących w trudnych warunkach.
• Kolejnictwa: Dzięki spełnieniu norm pożarowych, idealnie nadaje się do instalacji wewnątrz pojazdów szynowych.

Wskazówki Montażowe

Podczas instalacji wkładu należy zwrócić uwagę na odpowiednie przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić optymalny styk w zacisku śrubowym. Moment dokręcania powinien być dostosowany do specyfikacji śruby PH1, co zapobiega uszkodzeniu gwintu przy jednoczesnym zapewnieniu trwałego połączenia odpornego na wibracje. Dzięki wąskiej konstrukcji, wkład należy montować w dedykowanych obudowach EPIC rozmiaru H-A 16, dbając o prawidłowe ułożenie uszczelek w celu zachowania stopnia ochrony IP całego złącza.

FAQ

• Czy wkład pasuje do standardowych obudów innych producentów? Wkład EPIC H-A 16BS jest zaprojektowany w standardzie przemysłowym, co zazwyczaj pozwala na kompatybilność z obudowami o tym samym rozmiarze konstrukcyjnym, jednak zaleca się stosowanie systemowych rozwiązań Lapp Kabel dla pełnej gwarancji szczelności.
• Jaki śrubokręt jest najlepszy do montażu? Najlepszym wyborem będzie wkrętak z końcówką PH1 (Phillips), który idealnie pasuje do gniazda śruby, minimalizując ryzyko ześlizgnięcia się narzędzia.
• Czy produkt jest sprzedawany pojedynczo? Standardowe opakowanie zawiera 5 sztuk wkładów, co jest optymalne dla większych projektów instalacyjnych.
