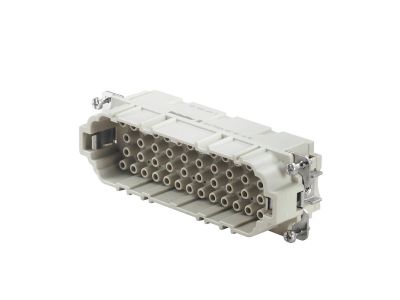

Wkład wielkość 8 HDC HEE 46 MC, złącze męskie 500V 16A, przyłącza zagniatane | 1826770000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza przemysłowego oznaczony symbolem 1826770000 to komponent serii HDC HEE 46 MC – męskie złącze wielkogabarytowe o wielkości 8, przeznaczone do pracy w wymagających środowiskach przemysłowych. Dzięki napięciu znamionowemu 500 V i prądowi 16 A umożliwia bezpieczne przesyłanie sygnałów oraz energii w obwodach o podwyższonym napięciu i umiarkowanym obciążeniu. Przyłącza zagniatane (crimp) gwarantują trwałe i powtarzalne połączenie bez ryzyka poluzowania w warunkach wibracji.

• Napięcie znamionowe 500 V: odpowiednie do obwodów o podwyższonym napięciu, zachowując bezpieczną izolację między stykami.
• Prąd znamionowy 16 A: zapewnia pewne przewodzenie prądu roboczego bez przegrzewania się styków w standardowych aplikacjach.
• 46 styków męskich (MC): wysoka gęstość połączeń umożliwia przesył wielu sygnałów lub obwodów w jednym wkładzie, oszczędzając miejsce w szafie sterowniczej.
• Przyłącza zagniatane (crimp): szybki i niezawodny montaż bez lutowania – styki są zaciskane na przewodzie, co zapewnia stabilny kontakt mechaniczny i elektryczny.
• Wielkość 8 (kompatybilność z obudowami HEE): pasuje do standardowych obudów HDC serii HEE, co ułatwia integrację w istniejących systemach.

Zgodność z Normami

Wkład został zaprojektowany zgodnie z ogólnymi wymogami norm europejskich dla złączy przemysłowych oraz posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa i niezawodności oczekiwane w profesjonalnych instalacjach elektrycznych. W przypadku szczegółowych wymagań normatywnych zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Wkład HDC HEE 46 MC sprawdza się w aplikacjach wymagających niezawodnego łączenia wielu obwodów w trudnych warunkach przemysłowych. Dzięki zagniatanym stykom i kompaktowej konstrukcji idealnie nadaje się do:

• Sterowania maszynami i urządzeniami w przemyśle (połączenia między szafami sterowniczymi a odbiornikami).
• Sygnalizacji i transmisji danych w systemach automatyki budynkowej i przemysłowej.
• Zasilania silników, grzałek i innych odbiorników o prądzie do 16 A w obwodach 500 V.
• Połączeń w trudno dostępnych miejscach, gdzie wymagane jest szybkie odłączanie i łatwa wymiana wkładów.

Wskazówki Montażowe

Montaż i podłączanie wkładu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wkład przeznaczony jest do montażu w obudowach HDC serii HEE o wielkości 8 – należy upewnić się, że obudowa jest odpowiednia. Przewody łączone za pomocą styków zagniatanych muszą być zaciskane dedykowanym narzędziem crimpującym, zgodnie z zaleceniami producenta wkładu. Dobierz przekrój przewodów do prądu 16 A oraz napięcia 500 V, pamiętając o odpowiedniej izolacji. Po włożeniu styków do korpusu wkładu sprawdź ich prawidłowe zablokowanie.

FAQ

• Jakie jest napięcie i prąd znamionowy wkładu? Napięcie znamionowe wynosi 500 V, prąd znamionowy 16 A. Parametry te dotyczą pracy ciągłej w warunkach standardowych.
• Czy styki są przystosowane do zagniatania? Tak, wkład wyposażony jest w styki męskie z przyłączami zagniatanymi (crimp). Do prawidłowego montażu wymagane jest odpowiednie narzędzie zaciskowe oraz kontrola siły zagniatania.
• Do jakiej obudowy pasuje ten wkład? Wkład jest przeznaczony do obudów HDC serii HEE o wielkości 8. Przed zakupem upewnij się, że obudowa jest kompatybilna mechanicznie i elektrycznie.
