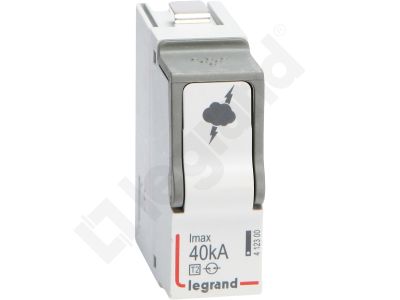

Wkład oranicznika T2 40 KA N-PE | 412300 Legrand

Opis i Kluczowe Cechy

Wkład iskiernikowy N-PE typu 2 (dawniej klasa C) o symbolu 412300 przeznaczony jest do ochrony odgromowej i przeciwprzepięciowej w sieciach 230/400 V~ 50/60 Hz. Dzięki maksymalnemu prądowi udarowemu Imax 40 kA oraz prądowi nominalnemu In 20 kA skutecznie odprowadza energię wyładowań atmosferycznych i przepięć łączeniowych. Napięcie maksymalne Uc 320 V~ i niski poziom ochrony Up 1,7 kV zapewniają bezpieczeństwo podłączonych urządzeń bez ryzyka uszkodzenia izolacji.

• Imax 40 kA (8/20 µs): Wysoka zdolność odprowadzania prądu udarowego – chroni instalację nawet podczas silnych wyładowań atmosferycznych.
• In 20 kA (8/20 µs): Nominalny prąd udarowy gwarantuje wielokrotne bezpieczne rozładowanie typowych przepięć w sieci.
• Napięcie maksymalne Uc 320 V~: Pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia (230/400 V~) bez przegrzewania warystora.
• Poziom ochrony Up 1,7 kV: Niska wartość napięcia ograniczonego minimalizuje ryzyko uszkodzenia wrażliwych odbiorników.
• Wskaźnik stanu (zielony/pomarańczowy): Umożliwia szybką wizualną kontrolę sprawności – zielony oznacza gotowość, pomarańczowy sygnalizuje konieczność wymiany wkładu.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 61643-11 określającą wymagania dla ograniczników przepięć niskiego napięcia. Spełnia postanowienia dyrektyw europejskich i posiada oznaczenie CE.

Zastosowanie

Wkład iskiernikowy N-PE typu 2 dedykowany do montażu w rozdzielnicach obwodowych w systemach TN-S, TN-C-S oraz TT.

• Ochrona odgromowa i przeciwprzepięciowa w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacja w rozdzielnicach głównych i podrozdzielnicach – zabezpieczenie linii zasilających urządzenia wrażliwe (IT, automatyka, sieci teleinformatyczne).
• Stosowanie w sieciach 230/400 V~ 50/60 Hz jako element ochrony przed przepięciami atmosferycznymi i łączeniowymi.
• Wymienny wkład przeznaczony do współpracy z bazą ograniczników przepięć w systemie modułowym (dodatkowe informacje w dokumentacji producenta).

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkład montuje się na szynie DIN TH35 w standardowej rozdzielnicy. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków oraz doboru przekroju przewodów odpowiedniego dla prądu zwarciowego w miejscu instalacji. Przed przystąpieniem do pracy upewnić się, że instalacja jest odłączona od źródła zasilania.

FAQ

• Czy wkład ma wbudowany wskaźnik uszkodzenia? Tak, wkład wyposażono we wskaźnik stanu: zielone pole oznacza pełną sprawność, a pomarańczowe informuje o konieczności wymiany elementu.
• Jaki jest stopień ochrony IP tego wkładu? Producent nie podaje konkretnej wartości IP – wkład przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo obowiązuje ochrona IP20 (ochrona przed dotykiem palcem i dostaniem się ciał stałych o średnicy powyżej 12,5 mm).
• Jaki jest tryb ochrony (N-PE)? Jest to ogranicznik przepięć między przewodem neutralnym (N) a ochronnym (PE), stosowany w układach TN-S i TN-C-S do ochrony różnicowej przed przepięciami pomiędzy tymi przewodami.
