Wkład oranicznika T2 40 KA IT-440V | 412301 Legrand

Opis i Kluczowe Cechy

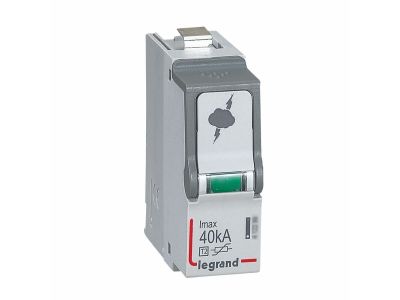

Wkład warystorowy ogranicznika przepięć typu 2 (T2) z serii ON 300, o symbolu 412301, to wymienny element przeznaczony do ochrony instalacji 230/400 V~ przed skutkami przepięć. Dzięki prądowi udarowemu maksymalnemu Imax 40 kA (impuls 8/20 µs) oraz prądowi nominalnemu In 20 kA zapewnia niezawodne odprowadzanie energii, a maksymalne napięcie pracy Uc 440 V~ i niski poziom ochrony Up 2,1 kV gwarantują bezpieczeństwo podłączonych odbiorników.

• Prąd udarowy maksymalny Imax 40 kA (8/20 µs): Wysoka zdolność do wielokrotnego odprowadzania dużych impulsów przepięciowych, chroniąca instalację nawet przy intensywnych wyładowaniach atmosferycznych.
• Prąd nominalny In 20 kA: Gwarantuje skuteczne ograniczanie przepięć w typowych warunkach eksploatacji, co wydłuża żywotność zabezpieczanych urządzeń.
• Napięcie maksymalne Uc 440 V~: Umożliwia bezpieczną pracę w sieciach 230/400 V z zapasem napięcia, minimalizując ryzyko uszkodzenia warystora.
• Poziom ochrony Up 2,1 kV: Niska wartość napięcia szczątkowego po zadziałaniu ogranicznika, zapewniająca ochronę wrażliwej elektroniki przed przepięciami.
• Wskaźnik stanu (zielony / pomarańczowy): Wbudowany wizualny sygnalizator sprawności – zielony oznacza poprawną pracę, pomarańczowy informuje o konieczności wymiany wkładu, co ułatwia bieżącą kontrolę.

Zgodność z Normami

Produkt zgodny z normami IEC/EN 61643-11, spełnia wymagania dla ograniczników przepięć typu 2 (dawniej klasy C). Posiada znak CE.

Zastosowanie

Wkład przeznaczony do montażu w rozdzielnicach obwodowych w systemach zasilania 230/400 V~, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi. Sprawdzi się w budynkach mieszkalnych, biurowych i obiektach przemysłowych.

• Ochrona głównych tablic rozdzielczych przed skutkami wyładowań atmosferycznych i przepięć sieciowych.
• Zabezpieczenie wrażliwych odbiorników elektronicznych, takich jak komputery, sterowniki PLC, systemy automatyki budynkowej.
• Stosowany jako element wymienny w podstawach ograniczników przepięć serii ON 300, ułatwiający serwis i modernizację instalacji.
• Instalacja w obwodach odbiorczych wymagających zwiększonej odporności na przepięcia, np. w sieciach zasilających urządzenia medyczne lub przemysłowe.

Wskazówki Montażowe

Montaż wkładu może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkład należy włożyć do dedykowanej podstawy ogranicznika (nie jest dołączona). Przekrój przewodów łączeniowych dobrać zgodnie z wartością prądu i obowiązującymi normami. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną podstawy.

FAQ

• Jak odczytać stan wkładu? Wkład wyposażono we wskaźnik optyczny: kolor zielony oznacza sprawny warystor, kolor pomarańczowy sygnalizuje zużycie i konieczność wymiany.
• Czy wkład jest zgodny z europejskimi normami? Tak, produkt został zaprojektowany zgodnie z normami IEC/EN 61643-11 dla ograniczników przepięć typu 2.
• Jakie napięcie maksymalne może wystąpić na wkładzie? Maksymalne napięcie ciągłe pracy (Uc) wynosi 440 V~, co umożliwia bezpieczną eksploatację w sieciach 230/400 V z typowymi wahaniami napięcia.
