Wkład oranicznika T2 40 KA | 412299 Legrand

Opis i Kluczowe Cechy

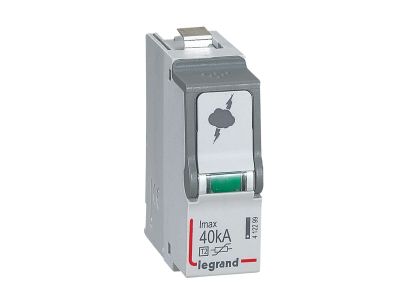

Wkład ogranicznika przepięć typu 2 (T2, dawniej klasa C) z serii ON 300, numer katalogowy 412299, przeznaczony do ochrony instalacji 230/400 V~ przed skutkami przepięć atmosferycznych i łączeniowych. Wykorzystuje technologię warystorową, zapewniającą szybkie ograniczenie napięcia. Wyposażony w optyczny wskaźnik stanu – zielony oznacza sprawność, pomarańczowy sygnalizuje konieczność wymiany wkładu. Parametry: Imax = 40 kA (impuls 8/20 µs), In = 20 kA, Uc = 320 V~, poziom ochrony Up = 1,7 kV.

• Imax 40 kA/biegun (8/20 µs): Wysoka zdolność do odprowadzania prądów udarowych – skuteczna ochrona nawet w przypadku silnych przepięć atmosferycznych.
• In 20 kA/biegun: Znamionowy prąd wyładowczy zapewniający wielokrotne bezpieczne zadziałanie w typowych warunkach przepięciowych.
• Napięcie maksymalne Uc = 320 V~: Dopasowanie do sieci 230/400 V~ (50/60 Hz) – stabilna praca bez ryzyka uszkodzenia przy niewielkich wahaniach napięcia.
• Poziom ochrony Up = 1,7 kV: Niski napięciowy poziom ochrony – ogranicza przepięcia do bezpiecznej wartości dla wrażliwych odbiorników.
• Wskaźnik stanu (zielony/pomarańczowy): Ułatwia szybką kontrolę i planowanie wymiany – skraca czas przeglądów i zwiększa niezawodność ochrony.

Zgodność z Normami

Wkład ogranicznika jest zgodny z normą IEC/EN 61643-11, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia jako ogranicznik typu 2 (dawniej klasa C). Produkt posiada certyfikat CE.

Zastosowanie

Ogólne: Zalecany do montażu w rozdzielnicach obwodowych w systemach zasilania 230/400 V~. Chroni instalację oraz podłączone urządzenia przed przepięciami przenikającymi z sieci lub powstającymi na skutek wyładowań atmosferycznych.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów odbiorczych (np. gniazd, oświetlenia) przed przepięciami łączeniowymi i atmosferycznymi.
• Stosowanie w systemach TN-S/TN-C jako element ochrony przed przepięciami w instalacjach niskiego napięcia.
• Wymiana zużytych wkładów w istniejących ogranicznikach serii ON 300 – łatwe odnowienie ochrony bez demontażu całej podstawy.

Wskazówki Montażowe

Montaż i wymianę wkładu może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wkład montuje się w odpowiedniej podstawie ogranicznika na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z mocą zwarciową obwodu i zaleceniami dokumentacji technicznej producenta. Moment dokręcania śrub zaciskowych – według danych podanych przez producenta podstawy. Regularnie sprawdzać wskaźnik stanu; w razie pojawienia się barwy pomarańczowej niezwłocznie wymienić wkład.

FAQ

• Czy wkład można wymienić samodzielnie bez wymiany podstawy? Tak, wkład ogranicznika (412299) jest elementem wymiennym. Należy go włożyć do odpowiedniej podstawy serii ON 300. Przed wymianą zawsze odłącz napięcie i korzystaj z pomocy uprawnionego elektryka.
• Jak rozpoznać, że wkład wymaga wymiany? Optyczny wskaźnik znajdujący się na górze wkładu: zielone pole oznacza sprawność, pomarańczowe – konieczność wymiany. Brak wskaźnika pomarańczowego nie gwarantuje jednak pełnej sprawności po silnym przepięciu; zaleca się okresową kontrolę.
• Jakie napięcie maksymalne (Uc) może pracować ten wkład? Maksymalne napięcie stałe pracy wynosi 320 V~, co umożliwia stosowanie w sieciach 230/400 V~ o częstotliwości 50/60 Hz.
