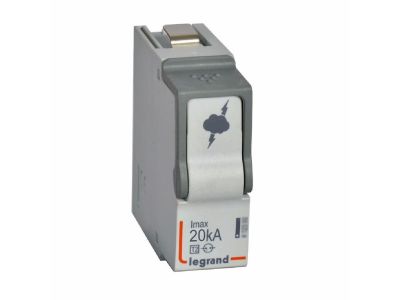

Wkład oranicznika T2 20 KA N-PE | 412298 Legrand

Opis i Kluczowe Cechy

Wkład ogranicznika przepięć typu 2 (dawniej klasa C) o symbolu 412298 przeznaczony jest do ochrony sieci 230/400 V~, 50/60 Hz w konfiguracji N-PE. Dzięki prądowi wyładowczemu Imax = 20 kA (impuls 8/20 µs) skutecznie odprowadza groźne przepięcia do ziemi, chroniąc instalację i podłączone urządzenia. Zastosowana technologia warystorowa gwarantuje szybką reakcję, a wbudowany wskaźnik stanu (zielony – sprawny, pomarańczowy – wymiana) ułatwia okresową kontrolę. Wkład nie zawiera modułu szerokości – jego wymiary dostosowane są do dedykowanej podstawy (brak danych w źródle).

• Imax = 20 kA (8/20 µs): Wysoka zdolność odprowadzania prądu wyładowczego – zabezpiecza instalację nawet podczas silnych wyładowań atmosferycznych.
• In = 5 kA (8/20 µs): Znamionowy prąd wyładowczy – zapewnia niezawodne tłumienie typowych przepięć roboczych bez degradacji elementu.
• Napięcie maksymalne Uc = 320 V~: Parametr dopasowany do sieci 230/400 V z zapasem bezpieczeństwa – wkład pracuje stabilnie w warunkach normalnych i przejściowych.
• Poziom ochrony Up = 1,2 kV: Niskie napięcie ochronne – ogranicza przepięcia do bezpiecznego poziomu dla wrażliwych odbiorników.
• Wskaźnik stanu (zielony/pomarańczowy): Umożliwia szybką wizualną ocenę sprawności wkładu bez konieczności demontażu – oszczędza czas podczas przeglądów okresowych.

Zgodność z Normami

Wkład ogranicznika przepięć jest zgodny z normami IEC/EN 61643-11 (wcześniej PN-EN 61643-11). Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa dla urządzeń ochrony przeciwprzepięciowej stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wkład typu 2 (klasa C) przeznaczony jest do montażu w rozdzielnicach obwodowych jako element wymienny w ochronnikach przepięć. Chroni sieć zasilającą przed przepięciami pochodzącymi od wyładowań atmosferycznych oraz łączeniowymi. Główne obszary zastosowania to:

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych oraz użyteczności publicznej – przed przepięciami przenikającymi z linii zasilającej.
• Instalacje przemysłowe i komercyjne – zabezpieczenie wrażliwych odbiorników (sterowniki PLC, systemy automatyki, urządzenia IT).
• Systemy fotowoltaiczne i inne źródła rozproszone – jako ochrona po stronie AC (między fazami a N oraz N-PE).
• Modernizacja istniejących ochronników – wymiana zużytych wkładów w podstawach ograniczników typu 2.

Wskazówki Montażowe

Montaż wkładu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie w obwodzie. Wkład należy umieścić w dedykowanej podstawie ogranicznika (zgodnej z systemem N-PE) na szynie TH35 (DIN). Dokręć wkład zgodnie z momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów łączących dobierz do znamionowego prądu wyładowczego In = 5 kA oraz wymogów normy IEC/EN 61643-11. Po zamontowaniu sprawdź wskaźnik stanu – kolor zielony potwierdza poprawną instalację.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Zielone okno oznacza sprawny wkład – gotowy do pracy. Jeśli widoczny jest kolor pomarańczowy, wkład uległ degradacji i należy go niezwłocznie wymienić.
• Jaką technologię zastosowano we wkładzie 412298? Zgodnie z danymi producenta jest to warystor (nie iskiernik). Technologia warystorowa zapewnia szybką odpowiedź na narastające przepięcie i wielokrotną ochronę, o ile nie zostanie przekroczona maksymalna energia.
• Czy wkład można stosować w instalacjach 230 V bez przewodu neutralnego? Wkład przeznaczony jest do konfiguracji N-PE, czyli między przewodem neutralnym a ochronnym. W układach bez N (np. IT) nie będzie spełniał swojej funkcji – przed zakupem sprawdź typ sieci.
