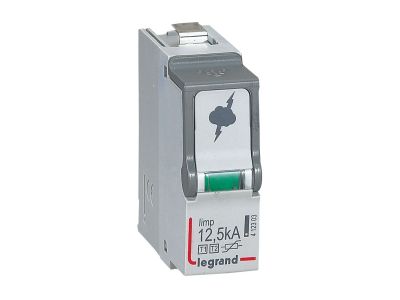

Wkład oranicznika T1+T2 12/60 | 412303 Legrand

Opis i Kluczowe Cechy

Wkład ogranicznika przepięć typu T1+T2 (symbol 412303) przeznaczony do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Łączy funkcje ogranicznika typu 1 (B) i typu 2 (C), oferując wysoki prąd udarowy Iimp = 12,5 kA/biegun (10/350 µs) oraz maksymalny prąd wyładowczy Imax = 60 kA/biegun (8/20 µs). Napięcie maksymalne Uc = 320 V~, poziom ochrony Up = 1,5 kV. Wyposażony w optyczny wskaźnik stanu – zielony oznacza sprawność, pomarańczowy sygnalizuje konieczność wymiany.

• Iimp = 12,5 kA/biegun (10/350 µs): ochrona przed bezpośrednim wyładowaniem piorunowym – bezpieczeństwo instalacji w strefach narażonych na udary atmosferyczne.
• Imax = 60 kA/biegun (8/20 µs): wysoka zdolność tłumienia przepięć łączeniowych – minimalizuje ryzyko uszkodzenia odbiorników w sieci niskiego napięcia.
• Napięcie maksymalne Uc = 320 V~: praca w sieciach 230/400 V z bezpiecznym marginesem przed przebiciem warystora.
• Poziom ochrony Up = 1,5 kV: niski poziom napięcia resztkowego – skuteczna ochrona wrażliwych urządzeń.
• Wskaźnik stanu (zielony/pomarańczowy): szybka ocena kondycji wkładu bez konieczności pomiarów – ułatwia konserwację.

Zgodność z Normami

Wkład ogranicznika jest zgodny z normą IEC/EN 61643-11, co potwierdza jego przydatność do stosowania jako ogranicznik typu 1+2 (dawniej klasa B+C). Posiada deklarację zgodności CE.

Zastosowanie

Wkład przeznaczony do montażu w rozdzielnicach głównych instalacji niskiego napięcia 230/400 V~, 50/60 Hz, gdzie wymagane jest połączenie ochrony przed przepięciami piorunowymi (typ 1) i łączeniowymi (typ 2). Stosowany w systemach TN, TT, IT – szczególnie w obiektach wymagających wysokiego poziomu bezpieczeństwa.

• Ochrona głównej rozdzielnicy budynku przed bezpośrednim wyładowaniem piorunowym (Iimp = 12,5 kA).
• Tłumienie przepięć łączeniowych generowanych przez urządzenia energetyczne (Imax = 60 kA).
• Zabezpieczenie linii zasilających w instalacjach przemysłowych, handlowych i mieszkaniowych o zwiększonej ekspozycji na wyładowania atmosferyczne.
• Współpraca z ogranicznikami typu 3 (D) w celu realizacji wielostopniowej koncepcji ochrony odgromowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia zasilającego. Wkład należy zainstalować w dedykowanym gnieździe podstawy ogranicznika (np. seria ON 300) na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami normy PN-EN 61643-11. Moment dokręcania śrub zaciskowych oraz parametry połączeń sprawdzić w dokumentacji producenta.

FAQ

• Jak interpretować wskaźnik stanu wkładu? Zielone okno we wkładzie oznacza, że warystor jest sprawny. Pomarańczowe okno sygnalizuje zużycie lub przepięcie przekraczające możliwości – wkład wymaga wymiany.
• Czy wkład można wymienić samodzielnie? Wymiana wkładu powinna być przeprowadzona przez wykwalifikowanego elektryka z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia i sprawdzeniu braku napięcia na zaciskach.
• Do jakich sieci jest przeznaczony ten ogranicznik? Wkład jest przystosowany do pracy w sieciach niskiego napięcia 230/400 V~, 50/60 Hz, w układach TN, TT, IT. Napięcie maksymalne Uc = 320 V~ zapewnia bezpieczną pracę przy wahaniach napięcia.
