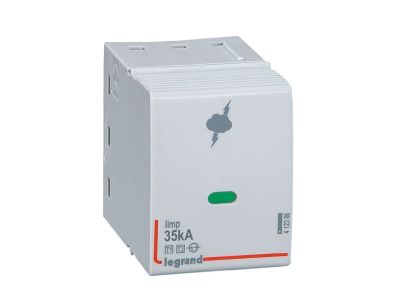

Wkład oranicznika T1 35 KA | 412286 Legrand

Opis i Kluczowe Cechy

Wkład ogranicznika przepięć T1 35 kA (symbol 412286) to urządzenie typu 1 (dawniej klasa B) przeznaczone do ochrony instalacji elektrycznych przed skutkami bezpośrednich wyładowań piorunowych. Dzięki prądowi udarowemu Iimp = 35 kA (impuls 10/350 µs) pozwala bezpiecznie odprowadzić energię udaru do ziemi, minimalizując ryzyko uszkodzenia wrażliwych urządzeń w rozdzielnicy głównej.

• Prąd udarowy Iimp = 35 kA/biegun (10/350 µs): zdolność do odprowadzenia bardzo wysokich energii udarów piorunowych, co zapewnia skuteczną ochronę instalacji w strefie LPZ 0–1.
• Napięcie maksymalne Uc = 440 V~: dopasowanie do sieci 230/400 V AC, bezpieczna praca bez ryzyka przebicia przy przepięciach tymczasowych.
• Poziom ochrony Up = 2,5 kV: niski poziom napięcia ograniczonego skutecznie chroni odbiorniki przed szkodliwymi przepięciami.
• Technologia iskiernika: szybki czas zadziałania i duża trwałość przy impulsach o dużej energii, odporność na częste wyładowania.
• Wskaźnik stanu (zielony / czerwony): ułatwia kontrolę sprawności – zielony oznacza wkład sprawny, czerwony sygnalizuje konieczność wymiany.

Zgodność z Normami

Wkład spełnia wymagania normy IEC/EN 61643-11 dla ograniczników przepięć typu 1 (klasa B). Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Wkład przeznaczony do montażu w rozdzielnicach głównych budynków, jako pierwszy stopień ochrony przed przepięciami atmosferycznymi i łączeniowymi. Stosowany w systemach wielostopniowej ochrony odgromowej i przepięciowej.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających przed bezpośrednimi wyładowaniami piorunowymi (impuls 10/350 µs).
• Pierwszy stopień ochrony w kaskadowym systemie ograniczników (Typ 1 + Typ 2 + Typ 3).
• Instalacje w strefie LPZ 0A i LPZ 0B według koncepcji stref ochrony odgromowej.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie instaluje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do spodziewanego prądu zwarciowego (zalecany min. 6 mm²). Moment dokręcania zacisków oraz kolejność podłączania przewodów – zgodnie z dokumentacją producenta.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Zielone okienko oznacza, że wkład jest sprawny. Czerwone okienko sygnalizuje przepalenie iskiernika – wkład wymaga natychmiastowej wymiany.
• Czy wkład można stosować w sieciach prądu stałego (DC)? Nie – wkład jest przeznaczony wyłącznie do sieci prądu przemiennego 230/400 V~, 50/60 Hz.
• Czy wkład jest jednobiegunowy? Tak, wkład przeznaczony jest do ochrony jednego bieguna. W układzie trójfazowym (L1, L2, L3) należy zastosować trzy wkłady – osobno na każdą fazę. Dla ochrony przewodu N (neutralnego) stosuje się dodatkowy wkład tego samego typu.
