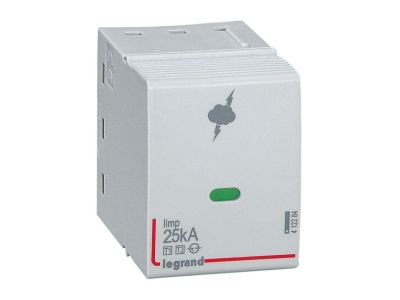

Wkład ogranicznika T1 25 KA | 412284 Legrand

Opis i Kluczowe Cechy

Wkład ogranicznika przepięć Typ 1 (T1) o symbolu 412284 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami bezpośrednich wyładowań atmosferycznych i przepięć łączeniowych. Dzięki prądowi udarowemu Iimp = 25 kA (impuls 10/350 µs) na biegun oraz napięciu maksymalnemu Uc = 350 V~ zapewnia skuteczne ograniczanie przepięć w sieciach 230/400 V~. Wbudowany wskaźnik stanu (zielony – sprawny, czerwony – do wymiany) umożliwia szybką ocenę gotowości roboczej wkładu. Zastosowana technologia iskiernikowa gwarantuje niezawodność w trudnych warunkach eksploatacji.

• Prąd udarowy Iimp = 25 kA/biegun (10/350 µs): Skuteczna ochrona przed bezpośrednimi wyładowaniami atmosferycznymi – redukcja ryzyka uszkodzenia instalacji i urządzeń w rozdzielnicy głównej.
• Napięcie maksymalne Uc = 350 V~: Bezpieczna praca w sieciach 230/400 V~ przy częstotliwości 50/60 Hz – odporność na przetężenia bez ryzyka przebicia.
• Poziom ochrony Up = 1,5 kV: Niski napięciowy poziom ochrony – minimalizacja przepięć docierających do chronionych obwodów.
• Wbudowany wskaźnik stanu (zielony/czerwony): Natychmiastowa wizualna informacja o kondycji wkładu – ułatwia przeglądy i planowanie wymiany.
• Zgodność z normą IEC/EN 61643-11 (Typ 1): Spełnienie wymagań dla ochrony odgromowej w strefach LPZ 0A i 0B – certyfikowane bezpieczeństwo w instalacjach przemysłowych i budynkach użyteczności publicznej.

Zgodność z Normami

Wkład ogranicznika przepięć 412284 jest zgodny z normą IEC/EN 61643-11 dla urządzeń ochrony przeciwprzepięciowej Typu 1 (dawniej klasa B). Produkt posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego.

Zastosowanie

Wkład T1 o parametrach Iimp=25 kA i Uc=350 V~ znajduje zastosowanie w instalacjach wymagających ochrony przed skutkami bezpośredniego wyładowania atmosferycznego. Montowany jest przede wszystkim w rozdzielnicach głównych budynków mieszkalnych, biurowych oraz obiektów przemysłowych.

• Ochrona rozdzielnicy głównej przed przepięciami pochodzenia atmosferycznego – kluczowy element w systemie ochrony odgromowej.
• Zabezpieczenie wejścia instalacji 230/400 V~ w budynkach z instalacją odgromową zewnętrzną – redukcja ryzyka uszkodzenia izolacji urządzeń.
• Stosowanie w sieciach IT/TN zasilających serwerownie, centrale telefoniczne lub urządzenia medyczne – wymagających wysokiej ciągłości zasilania.
• Instalacje w strefach LPZ 0A i 0B według normy PN-EN 62305 – współpraca z ogranicznikami Typu 2 w dalszych strefach ochrony.

Wskazówki Montażowe

Montaż wkładu ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód jest odłączony od sieci. Wkład przeznaczony jest do montażu na szynie TH35 (DIN). Sposób podłączenia: zgodnie z dokumentacją producenta, z zachowaniem właściwych przekrojów przewodów (dobranych do prądu udarowego i temperatury otoczenia). Po zamontowaniu sprawdź wskaźnik stanu – zielony sygnalizuje gotowość do pracy. Moment dokręcania oraz parametry przewodów należy przyjąć według specyfikacji w instrukcji montażu producenta.

FAQ

• Jak odczytać wskaźnik stanu wkładu? Wskaźnik znajduje się na obudowie wkładu. Kolor zielony oznacza, że wkład jest sprawny. Kolor czerwony sygnalizuje uszkodzenie lub zadziałanie ogranicznika – wkład wymaga wymiany.
• Gdzie należy montować ogranicznik Typu 1 (T1) 25 kA? Zgodnie z normą IEC/EN 61643-11 ograniczniki Typu 1 montuje się w rozdzielnicy głównej budynku, w strefie LPZ 0A lub 0B, jako pierwszy stopień ochrony przed bezpośrednim wyładowaniem atmosferycznym.
• Czy wkład 412284 można stosować w obwodach z wyłącznikami różnicowoprądowymi? Tak, jednak należy zwrócić uwagę na selektywność i odpowiedni dobór – w przypadku przepięć iskiernik może powodować przepływ prądu zwarciowego, który ogranicza czas reakcji RCD. Zalecamy konsultację z projektantem instalacji elektrycznej.
