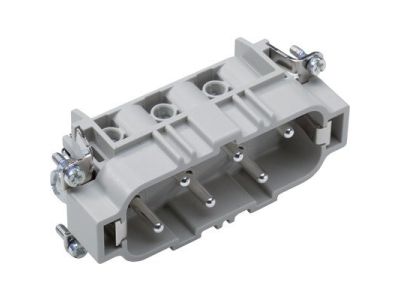

Wkład męski H-BS6BS | 10171000 Lapp Kabel

Opis i Kluczowe Cechy

Wkład męski H-BS6BS z zaciskiem śrubowym (symbol 10171000) to element osprzętu elektrycznego o 6 stykach roboczych plus uziemienie PE, zaprojektowany do współpracy z gniazdami o rozmiarze konstrukcyjnym 16B. Zapewnia pewne i trwałe połączenia dla prądów do 35A, zgodne z normami IEC. Wykonany z poliamidu, charakteryzuje się wysoką odpornością mechaniczną i izolacyjną.

• 6 styków + PE: Zapewnia kompletne połączenie obwodów zasilających i uziemienia w jednym wkładzie.
• Prąd znamionowy 35A: Wysoka obciążalność prądowa odpowiednia do zasilania maszyn i napędów o średnim poborze mocy.
• Zakres przekrojów 0.5–6mm²: Kompatybilny z szerokim spektrum przewodów, od cienkich żył do 1.5mm² po gruboizolowane przewody 6mm².
• Zacisk śrubowy: Pewne mechaniczne połączenie żył z możliwością wielokrotnego demontażu i montażu bez utraty właściwości elektrycznych.
• Poliamidowe tworzywo izolacyjne: Wysoka odporność na temperatury, chemikalia i wibracje – idealny do zastosowań przemysłowych i kolejowych.

Zgodność z Normami

Wkład spełnia wymagania normy IEC dotyczące parametrów elektrycznych i mechanicznych. Przeznaczony do instalacji zgodnych z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Dodatkowo spełnia wymagania normy EN 45545-2 dla ochrony przeciwpożarowej w pojazdach szynowych (poziomy zagrożenia HL1, HL2, HL4).

Zastosowanie

Wkład męski H-BS6BS znajduje zastosowanie w miejscach wymagających niezawodnego, odpornego na wibracje połączenia elektrycznego w trudnych warunkach eksploatacyjnych.

• Budowa maszyn przemysłowych i urządzeń napędowych – zasilanie silników, sterowników i czujników.
• Instalacje przemysłowe – rozdzielnice, szafy sterownicze i systemy automatyki.
• Sektor kolejowy – zasilanie i sterowanie w pojazdach szynowych zgodnie z normami bezpieczeństwa EN 45545-2.
• Prototypowanie i modułowe systemy elektryczne w pojazdach i maszynach specjalistycznych.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Upewnić się, że średnica przewodu mieści się w zakresie 0.5–6mm². Żyły przewodów należy oczyścić z izolacji na odpowiedniej długości, a następnie umieścić w zaciskach śrubowych. Dokręcenie śrub należy przeprowadzić z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić próbę zwarciową i sprawdzić ciągłość obwodu.

FAQ

• Czy wkład H-BS6BS jest kompatybilny z gniazdami o innych rozmiarach? Wkład zaprojektowany jest do współpracy z gniazdami o rozmiarze konstrukcyjnym 16B. Stosowanie z innymi typami gniazd może prowadzić do nieprawidłowego działania lub uszkodzenia instalacji.
• Jakie napięcie maksymalne może przenosić wkład? Maksymalne napięcie robocze wynosi 500V AC (RMS) lub DC zgodnie z normą IEC.
• Czy wkład może być stosowany w środowiskach o wysokiej temperaturze? Poliamid użyty do produkcji wkładu charakteryzuje się wysoką odpornością termiczną, jednak zaleca się stosowanie go w temperaturach nieprzekraczających wartości określonych w dokumentacji technicznej.
