Wkład EPIC H-BE 24 SS DR 25-48 | 10204000 Lapp Kabel

Opis i Kluczowe Cechy

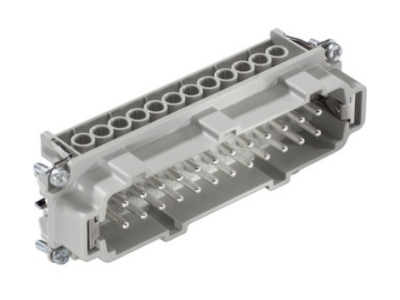

Wkład złącza EPIC H-BE 24 SS DR 25-48 (symbol 10204000) to wysokiej jakości komponent dla instalacji elektrycznych, wyposażony w 24 styki plus uziemienie (PE). Zaprojektowany do współpracy z obudowami o rozmiarze konstrukcyjnym 48B, zapewnia niezawodne połączenia przy napięciu do 500 V AC/DC i prądzie 16 A. Wykonany z wytrzymałego poliwęglanu (klasa palności V-0 wg UL94), charakteryzuje się odpornością na wysokie temperatury i ogień.

• 24 styki plus PE: Umożliwia jednoczesną transmisję sygnałów sterowniczych i zasilania w jednym złączu, redukując liczbę połączeń w rozdzielnicy.
• Napięcie 500 V AC/DC: Elastyczność zastosowania w różnych systemach zasilania, w tym w instalacjach przemysłowych i maszynach.
• Prąd 16 A: Zapewnia stabilne zasilanie dla większości urządzeń sterowniczych i wykonawczych.
• Poliwęglan V-0: Wysoka odporność ogniowa minimalizuje ryzyko rozprzestrzeniania się płomienia w instalacjach o podwyższonych wymaganiach bezpieczeństwa.
• Zaciski śrubowe: Precyzyjne i pewne mocowanie przewodów o przekroju 0.5–2.5 mm², dostępna wersja z ochroną żyły do bezpośredniego podłączania żył wielodrutowych bez końcówek.

Zgodność z Normami

Wkład EPIC H-BE 24 SS DR 25-48 spełnia wymagania normy UL/CSA (16 A) oraz jest zgodny z IEC (500 V AC/DC). Produkt posiada certyfikat UL, a jego właściwości przeciwpożarowe zostały potwierdzone badaniami VDE i normą UL94 (klasa V-0). Odpowiedni do stosowania w pojazdach szynowych zgodnie z DIN EN 45545-2:2016-02 (poziomy zagrożenia HL1, HL2, HL3).

Zastosowanie

Wkład złącza EPIC H-BE 24 SS DR 25-48 jest przeznaczony do profesjonalnych instalacji elektrycznych, gdzie wymagana jest niezawodność i elastyczność połączeń.

• Okablowanie wewnętrzne w rozdzielnicach sterowniczych i szafach elektrycznych.
• Technologie platformowe i oświetleniowe – transmisja sygnałów sterowniczych i zasilania.
• Dźwigowe systemy sterowania – połączenia między panelami sterowania a elementami wykonawczymi.
• Maszyny przemysłowe – elastyczne podłączanie urządzeń zasilających i sygnałowych w ramach jednego złącza.
• Pojazdy szynowe – instalacje o podwyższonych wymaganiach przeciwpożarowych.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Wkład jest kompatybilny z obudowami rozmiaru 48B – należy upewnić się, że zastosowana obudowa jest odpowiednia. Przewody o przekroju 0.5–2.5 mm² należy wprowadzić do zacisków śrubowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji producenta wkładu). Wersja z ochroną żyły pozwala na bezpośrednie podłączanie żył wielodrutowych bez konieczności stosowania końcówek kablowych.

FAQ

• Czy wkład można stosować z innymi typami zacisków w serii EPIC H-BE? Tak – wkłady tej serii są kompatybilne z innymi typami połączeń (zaciskami śrubowymi, zagniatanymi, zaciskowymi push-in) w ramach tego samego rozmiaru konstrukcyjnego (48B).
• Jaki jest maksymalny prąd ciągły dla wkładu? Maksymalny prąd ciągły wynosi 16 A, co zostało potwierdzone certyfikatem UL/CSA.
• Czy wkład nadaje się do stosowania w instalacjach zewnętrznych? Materiał poliwęglanowy zapewnia dobrą odporność na warunki środowiskowe, jednak zaleca się stosowanie go w suchych pomieszczeniach lub w obudowach zapewniających odpowiednią ochronę (np. IP54).
