Wkład EPIC H-A 16 SS 17-32 DR PH1 | 10540000 Lapp Kabel

Opis i Kluczowe Cechy

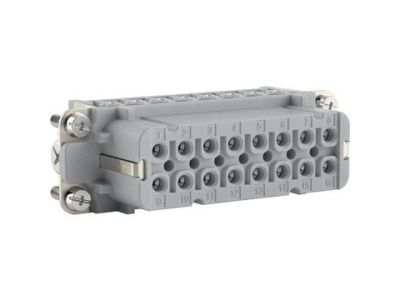

Wkład złączowy EPIC H-A 16 SS 17-32 DR PH1 (symbol 10540000) to komponent do przemysłowych złączy modułowych, wyposażony w 16 styków pinowych plus zacisk ochronny PE. Dzięki napięciu znamionowemu 400 V AC/DC (IEC) i prądowi 14 A (UL) zapewnia bezpieczne przesyłanie energii i sygnałów w instalacjach maszynowych i sterowniczych. Wkład wykonany z poliwęglanu o izolowanych stykach, z zaciskiem śrubowym PH1, umożliwia szybki montaż przewodów o przekroju 0,5–2,5 mm².

• 16 styków + PE: Umożliwia niezawodne połączenie 16 obwodów sygnałowych lub zasilających wraz z dedykowanym zaciskiem ochronnym, co zwiększa bezpieczeństwo instalacji.
• Napięcie 400 V AC/DC zgodnie z IEC: Pozwala na pracę w sieciach o podwyższonym napięciu, oferując wysoką rezystancję dielektryczną przy kompaktowych wymiarach wkładu.
• Prąd 14 A zgodnie z UL: Gwarantuje bezpieczne przewodzenie obciążenia w aplikacjach zgodnych z normami północnoamerykańskimi bez ryzyka przegrzania styków.
• Zacisk śrubowy z łbem PH1: Łatwy w serwisowaniu – do dokręcania wystarczy standardowy śrubokręt elektryczny, a zakres przekroju 0,5–2,5 mm² zapewnia elastyczność przy doborze przewodów.
• Izolowane styki poliwęglanowe: Odporne mechanicznie i termicznie, zwiększają trwałość połączenia oraz chronią przed przypadkowym zwarciem.

Zgodność z Normami

Wkład EPIC H-A 16 SS 17-32 DR PH1 spełnia wymagania normy EN 45545-2 dla pojazdów kolejowych – testowany w zestawach wymagań R22 i R23 na poziomach zagrożenia HL1, HL2 oraz HL4. Produkt posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Dzięki uniwersalnej konstrukcji wkład nadaje się do przesyłania zarówno prądu, jak i napięcia w różnorodnych środowiskach przemysłowych. Sprawdza się w miejscach wymagających kompaktowych, a jednocześnie wytrzymałych połączeń.

• Budowa maszyn i aparatury przemysłowej – sterowanie silnikami, czujnikami i siłownikami.
• Systemy sterowania i szafy rozdzielcze – sygnalizacja, komunikacja między modułami PLC.
• Przemysł tworzyw sztucznych – odporność na wibracje i obciążenia mechaniczne.
• Pojazdy kolejowe – zgodność z normami przeciwpożarowymi EN 45545-2, także w obszarach o podwyższonym ryzyku.

Wskazówki Montażowe

Montaż wkładu złączowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zaciski śrubowe dokręcaj momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (maks. 2,5 mm²). Wkład przeznaczony jest do montażu w odpowiedniej obudowie EPIC H-A (szyna lub panel).

FAQ

• Jakie napięcie i prąd może przenosić wkład? Napięcie znamionowe wynosi 400 V AC/DC zgodnie z IEC, a prąd znamionowy 14 A zgodnie z normą UL. Dla aplikacji IEC szczegółowa wartość prądu zależy od warunków otoczenia i przekroju przewodu.
• Ile styków posiada wkład? Wkład wyposażony jest w 16 styków pinowych oraz dodatkowy zacisk ochronny (PE), co daje łącznie 17 miejsc przyłączeniowych.
• Czy produkt jest zgodny z normami kolejowymi? Tak, wkład testowano według EN 45545-2 dla zestawów wymagań R22 i R23 na poziomach zagrożenia HL1, HL2 i HL4, co potwierdza jego bezpieczeństwo w pojazdach szynowych.
