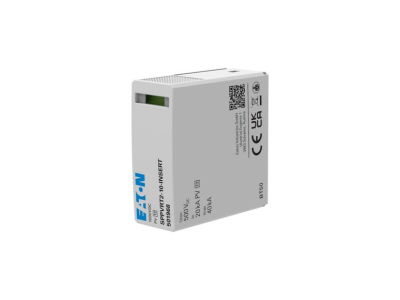

Wkład do ogranicznika SPPVRT2-10 typu 2 tor +/-/PE | EP-501968 Eaton

Alternatywny kod produktu: SPPVRT2-10-INSERT

Opis i Kluczowe Cechy

Wkład do ogranicznika przepięć SPPVRT2-10 typu 2 w układzie torów +/-/PE to kluczowy element ochrony instalacji fotowoltaicznych po stronie prądu stałego. Zapewnia szybką reakcję na przepięcia atmosferyczne i łączeniowe, minimalizując ryzyko uszkodzenia modułów PV i falownika. Montowany w ogranicznikach serii SPPVRT, charakteryzuje się kompaktową budową i wysoką trwałością eksploatacyjną.

• Układ torów +/-/PE: Ochrona wszystkich przewodów instalacji DC – zarówno dodatniego, ujemnego, jak i przewodu ochronnego PE, zapewnia kompleksową ochronę przed przepięciami.
• Typ 2 – szybka reakcja: Szybkie odprowadzanie przepięć doziemnych, ograniczając napięcie w instalacji do bezpiecznego poziomu i chroniąc wrażliwe komponenty elektroniczne.
• Zgodność z IEC/EN 60364-5-69: Spełnia wymagania norm dla ochrony instalacji fotowoltaicznych, gwarantując wysoki poziom bezpieczeństwa i niezawodności.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca w rozdzielnicy, ułatwiając montaż nawet w niewielkich szafach PV.
• Wysoka trwałość: Przeznaczony do długotrwałej eksploatacji w trudnych warunkach środowiskowych typowych dla instalacji fotowoltaicznych.

Zgodność z Normami

Wkład SPPVRT2-10 typu 2 spełnia wymogi normy IEC/EN 60364-5-69 dotyczącej ochrony instalacji fotowoltaicznych przed przepięciami. Posiada deklarację zgodności CE i spełnia europejskie standardy bezpieczeństwa elektrycznego.

Zastosowanie

Wkład do ogranicznika przepięć SPPVRT2-10 znajduje zastosowanie w instalacjach fotowoltaicznych po stronie prądu stałego, zapewniając ochronę przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona modułów fotowoltaicznych i falownika w instalacjach PV na dachach budynków mieszkalnych i przemysłowych.
• Zabezpieczenie obwodów DC w systemach off-grid i hybrydowych.
• Uzupełnienie ochrony w instalacjach zasilanych z sieci elektroenergetycznej w miejscach narażonych na częste wyładowania atmosferyczne.
• Stosowanie w rozdzielnicach PV zgodnych z normą IEC/EN 60364-5-69, w których wymagane jest zabezpieczenie typu 2.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta ogranicznika. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie DC z instalacji fotowoltaicznej. Wkład montować w dedykowanym gnieździe ogranicznika serii SPPVRT, upewniając się o prawidłowym podłączeniu torów +/-/PE. Po montażu przeprowadzić testy działania układu ochronnego zgodnie z dokumentacją techniczną. Regularnie kontrolować stan wkładu – w przypadku widocznych uszkodzeń lub upływu czasu eksploatacji (zgodnie z zaleceniami producenta) należy wymienić element.

FAQ

• Czy wkład SPPVRT2-10 chroni przed przepięciami ze strony sieci AC? Nie – wkład jest przeznaczony wyłącznie do ochrony strony prądu stałego (DC) instalacji fotowoltaicznej. Do ochrony strony AC należy zastosować odpowiednie ograniczniki typu 2 lub 3.
• Jakie są maksymalne parametry prądowe wkładu? Dokładne wartości prądowe nie zostały podane w danych produktu – sprawdź specyfikację techniczną ogranicznika, w którym wkład jest montowany.
• Czy wkład można stosować w instalacjach 1-fazowych? Tak – układ torów +/-/PE zapewnia ochronę w instalacjach jednofazowych i trójfazowych po stronie DC, pod warunkiem zgodności z wymaganiami normy.
