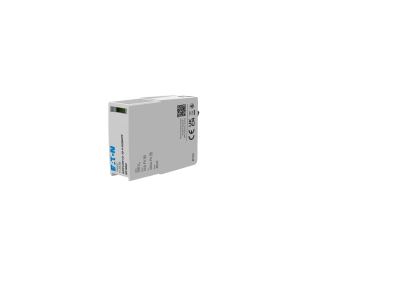

Wkład do ogranicznika SPPVRT12-10-4 typu 1+2 tor +/- | EP-501962 Eaton

Alternatywny kod produktu: SPPVRT12-10-4-INSERT

Opis i Kluczowe Cechy

Wkład do ogranicznika przepięć SPPVRT12-10-4 typu 1+2 stanowi kluczowy element zabezpieczający instalacje fotowoltaiczne po stronie prądu stałego (DC). Chroni panele PV, inwertery oraz całą infrastrukturę elektryczną przed uszkodzeniami spowodowanymi przepięciami atmosferycznymi i łączeniowymi. Zapewnia szybką reakcję i wysoką skuteczność ochrony w układach o napięciu 12V.

• Typ 1+2 w jednym urządzeniu: Łączy funkcje ochrony podstawowej (typ 1) i dodatkowej (typ 2), eliminując konieczność stosowania dwóch oddzielnych wkładów.
• Prąd znamionowy 10kA: Wysoka zdolność odprowadzania prądów udarowych (10/350µs) chroni instalację przed bezpośrednimi wyładowaniami atmosferycznymi.
• Zgodność z normą IEC/EN 60364-5-63: Spełnia wymagania dotyczące ochrony układów fotowoltaicznych przed przepięciami, zapewniając bezpieczeństwo pracy instalacji PV.
• Niskie napięcie ochronne Up ≤ 700V: Ogranicza napięcie do bezpiecznego poziomu dla urządzeń wrażliwych (inwerterów, falowników).
• Łatwa wymiana wkładu: Konstrukcja plug-in umożliwia szybką i bezproblemową wymianę zużytego wkładu bez konieczności demontażu całego ogranicznika.

Zgodność z Normami

Wkład SPPVRT12-10-4 spełnia wymagania normy IEC/EN 60364-5-63 oraz normy produktowej dotyczącej ograniczników przepięć (IEC 61643-11). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach fotowoltaicznych zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wkład przeznaczony jest do ochrony instalacji fotowoltaicznych po stronie prądu stałego, gdzie występują największe zagrożenia związane z przepięciami.

• Ochrona stringów fotowoltaicznych przed bezpośrednimi wyładowaniami atmosferycznymi.
• Zabezpieczenie inwerterów i falowników przed uszkodzeniami spowodowanymi przepięciami łączeniowymi.
• Stosowanie w nowych instalacjach PV oraz modernizacji istniejących układów – kompatybilny z większością ograniczników typów 1+2.
• Wykorzystanie w systemach o napięciu 12V, charakterystycznym dla wielu instalacji solarnych.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z normą IEC/EN 60364-5-63. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie z instalacji PV. Wkład montować w ograniczniku przepięć po stronie DC, zgodnie z kierunkiem przepływu energii. Zwrócić uwagę na prawidłową polaryzację (+/-) i zachować odpowiednie odstępy izolacyjne. Po montażu przeprowadzić testy sprawdzające poprawność działania układu ochronnego.

FAQ

• Czy wkład można stosować w instalacjach AC? Nie – wkład SPPVRT12-10-4 przeznaczony jest wyłącznie do ochrony po stronie prądu stałego (DC) w instalacjach fotowoltaicznych.
• Jaki jest maksymalny prąd zwarciowy w instalacji, w której można stosować ten wkład? Prąd znamionowy wkładu wynosi 10kA (10/350µs) – zaleca się stosowanie w układach, gdzie prąd zwarciowy nie przekracza tej wartości.
• Jak często należy wymieniać wkład? Częstotliwość wymiany zależy od stopnia narażenia instalacji na wyładowania atmosferyczne. Zaleca się regularne przeglądy (co 1-2 lata) i wymianę przy pierwszych oznakach zużycia lub po wystąpieniu znaczących przepięć w instalacji.
