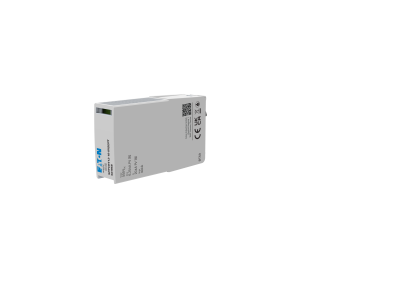

Wkład do ogranicznika SPPVRT12-10-2 typu 1+2 tor +/- | EP-501958 Eaton

Alternatywny kod produktu: SPPVRT12-10-INSERT

Opis i Kluczowe Cechy

Wkład do ogranicznika przepięć SPPVRT12-10-2 typu 1+2 w układzie 2 torów +/- to kluczowy element ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Zapewnia kompleksową ochronę przed zwarciami doziemnymi i przepięciami atmosferycznymi, zgodnie z normą IEC/EN 60364-5-59. Zaprojektowany do współpracy z ogranicznikami SPPVRT, gwarantuje trwałą ochronę modułów PV, inwerterów i innych wrażliwych urządzeń.

• Typ 1+2 w układzie 2 torów +/-: Łączy ochronę przeciwprzepięciową klasy I (ochrona przed bezpośrednimi wyładowaniami) i klasy II (ochrona przed przepięciami pośrednimi) w jednym urządzeniu.
• Zgodność z normą IEC/EN 60364-5-59: Spełnia wymagania dotyczące ochrony instalacji fotowoltaicznych przed przepięciami, co gwarantuje bezpieczeństwo i ciągłość pracy systemu PV.
• Napięcie znamionowe 1000V DC: Przystosowany do pracy z napięciami typowymi dla instalacji fotowoltaicznych, co eliminuje konieczność stosowania dodatkowych adapterów.
• Dwa tory +/- (dodatni i ujemny): Umożliwia ochronę obu biegunów instalacji DC, zapewniając pełne zabezpieczenie systemu.
• Trwała konstrukcja: Wymienny wkład modułowy, co ułatwia konserwację i wymianę w przypadku zużycia lub uszkodzenia.

Zgodność z Normami

Wkład SPPVRT12-10-2 spełnia wymagania normy IEC/EN 60364-5-59 oraz PN-EN 61643-11. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa instalacji fotowoltaicznych.

Zastosowanie

Wkład do ogranicznika SPPVRT12-10-2 typu 1+2 tor +/- przeznaczony jest do ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Zapewnia ochronę przed przepięciami atmosferycznymi i zwarciami doziemnymi, co jest kluczowe dla bezpieczeństwa i niezawodności systemów PV.

• Ochrona instalacji fotowoltaicznych przed bezpośrednimi wyładowaniami atmosferycznymi (typ 1) oraz przepięciami pośrednimi (typ 2).
• Zabezpieczenie inwerterów, modułów PV i innych wrażliwych urządzeń w systemach fotowoltaicznych.
• Stosowanie w nowych instalacjach PV oraz modernizacji istniejących systemów w celu podniesienia ich odporności na przepięcia.
• Wykorzystanie w instalacjach zasilanych z paneli fotowoltaicznych, gdzie wymagana jest ochrona przeciwprzepięciowa obu biegunów DC.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wkład należy zainstalować w ograniczniku SPPVRT, dbając o prawidłowe podłączenie torów +/- do odpowiednich biegunów instalacji DC. Po montażu przeprowadzić testy funkcjonalne, aby potwierdzić skuteczność ochrony przeciwprzepięciowej.

FAQ

• Czy wkład SPPVRT12-10-2 można stosować w instalacjach AC? Nie, wkład jest przystosowany wyłącznie do pracy w instalacjach prądu stałego (DC) typowych dla systemów fotowoltaicznych.
• Jakie jest napięcie znamionowe wkładu? Napięcie znamionowe wynosi 1000V DC, co jest standardem dla większości instalacji fotowoltaicznych.
• Czy wkład wymaga okresowej wymiany? Tak, ze względu na zużycie elementów ochronnych zaleca się regularne przeglądy i wymianę wkładu zgodnie z zaleceniami producenta lub normami.
