Wkład 17-stykowy EPIC M23 E-PART żeński lutowany | 73028500 Lapp Kabel

Opis i Kluczowe Cechy

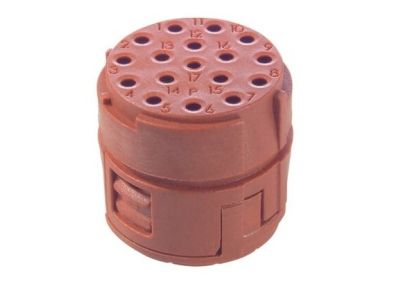

Wkład 17-stykowy EPIC M23 E-PART żeński lutowany (symbol 73028500) to uniwersalny element złącza sygnałowego M23. Dzięki lutowanym stykom i zakresowi przekroju przewodów 0,08–1 mm² zapewnia niezawodne połączenia w instalacjach przemysłowych i sterowniczych. Możliwość wyboru wersji zmontowanej lub do samodzielnego montażu zwiększa elastyczność zastosowań.

• Liczba styków: 17 – umożliwia przesyłanie wielu sygnałów w jednym złączu, oszczędzając miejsce i czas instalacji.
• Zakres przekroju przewodów: 0,08–1 mm² – szeroki zakres pozwala na stosowanie zarówno cienkich przewodów sygnałowych, jak i standardowych przewodów sterowniczych.
• Metoda łączenia: lutowanie – zapewnia trwałe, niezawodne połączenie odporne na wibracje i obciążenia mechaniczne.
• Elastyczność konfiguracji: dostępny w wersji całkowicie zmontowanej ze stykami lutowanymi lub niezabudowanej do samodzielnego montażu z końcówkami zagniatanymi/lutowanymi – dopasowanie do potrzeb linii produkcyjnej.
• Obszary zastosowania: budowa instalacji przemysłowych, aparatury przemysłowej oraz systemów pomiarów, sterowania i regulacji – wszechstronność w automatyce.

Zgodność z Normami

Wkład EPIC M23 spełnia ogólne wymagania europejskich norm dotyczących złączy przemysłowych oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla systemów M23, co gwarantuje kompatybilność i bezpieczeństwo w typowych zastosowaniach przemysłowych.

Zastosowanie

Wkład przeznaczony jest do budowy niezawodnych połączeń sygnałowych w wymagających środowiskach przemysłowych i automatyce budynkowej.

• Budowa instalacji przemysłowych – szafy sterownicze, rozdzielnice, linie produkcyjne.
• Budowa aparatury przemysłowej – urządzenia pomiarowe, regulatory, czujniki.
• Systemy pomiarów, sterowania i regulacji (MSR) – przesyłanie sygnałów analogowych i cyfrowych do sterowników PLC.
• Tworzenie połączeń w systemach M23 – jako wkład żeński do gniazd sprzęgających w automatyce budynkowej i przemyśle.

Wskazówki Montażowe

Montaż wkładu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Przekrój przewodów należy dobierać w dopuszczalnym zakresie 0,08–1 mm². Połączenia lutownicze wykonać zgodnie z zaleceniami producenta – używać lutownicy o odpowiedniej temperaturze i topnika. W przypadku wersji do samodzielnego montażu stosować końcówki zagniatane lub lutowane dedykowane do danych styków. Montaż odbywa się w suchym, czystym środowisku; po zakończeniu sprawdzić ciągłość i izolację połączeń.

FAQ

• Czy wkład jest podświetlany? Nie, wkład nie posiada podświetlenia – jest to standardowy element złącza sygnałowego M23 przeznaczony do przesyłu sygnałów, nie ma funkcji sygnalizacji świetlnej.
• Jaki jest stopień ochrony wkładu? Stopień ochrony (IP) nie jest określony dla samego wkładu – zależy od obudowy złącza M23, w której jest montowany. Należy dobrać obudowę odpowiednią do warunków środowiskowych.
• Czy styki są przystosowane do pracy ciągłej? Tak, styki lutowane zapewniają trwałe, przewodzące połączenie odpowiednie do pracy ciągłej w warunkach przemysłowych, w zakresie przekroju przewodów 0,08–1 mm² i przy standardowych obciążeniach sygnałowych.
