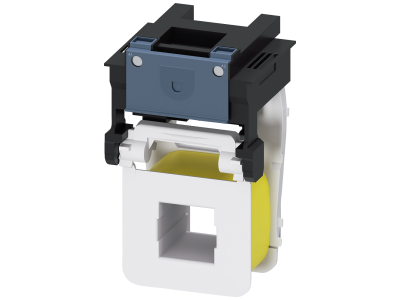

Cewka wsuwana do S10 do stycznika próżniowego 3RT126 urucham. AC/DC UC220-240V | 3RT1966-5AP31 Siemens

Alternatywny kod produktu: 3RT19665AP31

Opis i Kluczowe Cechy

Cewka wsuwana SIRIUS 3RT1966-5AP31 to dedykowany napęd do stycznika próżniowego serii 3RT126 firmy Siemens. Przystosowana do zasilania napięciem przemiennym AC (50…60 Hz) oraz stałym DC w zakresie 220…240 V, umożliwia uniwersalne sterowanie w instalacjach wymagających różnych rodzajów napięcia. Wyposażona w standardowy napęd z funkcją przełączania na tryb oszczędnościowy, pozwala zredukować pobór mocy po załączeniu stycznika, co ogranicza nagrzewanie się układu i wydłuża żywotność elementów. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Napięcie zasilania UC 220…240 V AC/DC: uniwersalność zastosowania – jedna cewka obsługuje zarówno instalacje prądu przemiennego, jak i stałego, bez konieczności zmiany modułu napędu.
• Tryb oszczędnościowy (power saving): po załączeniu stycznika automatyczne przejście w stan obniżonego poboru mocy – mniejsze straty ciepła, niższe zużycie energii i dłuższa żywotność cewki.
• Dedykowana do styczników próżniowych 3RT126: idealne dopasowanie mechaniczne i elektryczne, szybki montaż bez modyfikacji – oszczędność czasu podczas instalacji.
• Przyłącze śrubowe: pewny zacisk przewodów o odpowiednim przekroju – łatwy serwis i wysoka niezawodność połączeń nawet w warunkach wibracji.
• System SIRIUS: modułowa budowa i sprawdzona jakość Siemensa – kompatybilność z szeroką gamą akcesoriów i łatwa rozbudowa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz dyrektywami Unii Europejskiej. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta gwarantują bezawaryjną pracę w standardowych warunkach przemysłowych.

Zastosowanie

Cewka wsuwana 3RT1966-5AP31 przeznaczona jest do sterowania stycznikami próżniowymi w układach załączania i wyłączania obwodów siłowych. Sprawdza się w aplikacjach wymagających wysokiej trwałości łączeniowej i odporności na częste przełączenia.

• Sterowanie silnikami elektrycznymi w napędach pomp, wentylatorów, sprężarek.
• Załączanie i wyłączanie obwodów grzewczych, pieców oporowych i indukcyjnych.
• Automatyka procesów przemysłowych – współpraca z przekaźnikami, PLC i systemami nadzoru.
• Instalacje w rozdzielnicach i szafach sterowniczych w przemyśle maszynowym, energetyce i budownictwie.

Wskazówki Montażowe

Montaż i podłączenie cewki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP – do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od stycznika i całego obwodu. Cewkę wsunąć w odpowiednie gniazdo w styczniku próżniowym 3RT126, a przewody podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub oraz dopuszczalny przekrój przewodów należy dobrać według danych zawartych w dokumentacji technicznej stycznika i cewki. Nie przekraczać podanych wartości – zapewni to trwałość połączeń i bezpieczeństwo pracy.

FAQ

• Czy cewka posiada podświetlenie LED sygnalizujące stan załączenia? Nie, cewka 3RT1966-5AP31 nie jest wyposażona we wbudowany wskaźnik świetlny. Stan pracy stycznika można monitorować za pomocą pomocniczych zestyków sygnalizacyjnych dostępnych w systemie SIRIUS.
• Jaki jest stopień ochrony cewki? Producent nie podaje oddzielnego stopnia ochrony dla samej cewki. Po zamontowaniu w styczniku próżniowym, cały układ osiąga stopień ochrony wynikający z obudowy (zazwyczaj IP20 w szafie sterowniczej). Należy chronić przed wilgocią i zabrudzeniami zgodnie z przeznaczeniem stycznika.
• Czy cewka może być zasilana napięciem stałym i przemiennym jednocześnie? Cewka przystosowana jest do pracy przy napięciu przemiennym AC (50…60 Hz) lub stałym DC – nie należy podawać obu rodzajów napięcia równocześnie. Zakres napięcia dla obu typów to 220…240 V.
