Cewka wsuwana do S10 do stycznika próżniowego 3RT126 urucham. AC/DC UC23-26V | 3RT1966-5AB31 Siemens

Alternatywny kod produktu: 3RT19665AB31

Opis i Kluczowe Cechy

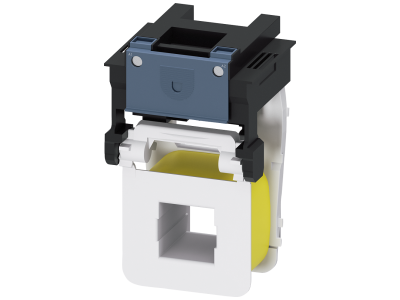

Cewka wsuwana do stycznika próżniowego S10 3RT126 (symbol 3RT1966-5AB31) to napęd przeznaczony do uruchamiania AC (50…60 Hz) oraz DC w zakresie napięcia 23…26 V. Wyposażona w standardowy napęd oraz przyłącze śrubowe, zapewnia pewne połączenie i łatwy montaż. Kompatybilna z modułowym systemem SIRIUS, umożliwia przełączenie w tryb oszczędnościowy, co przekłada się na mniejsze zużycie energii w stanie załączonym.

• Napięcie AC/DC 23…26 V: Uniwersalne sterowanie zarówno prądem przemiennym, jak i stałym – upraszcza dobór zasilania w różnych instalacjach.
• Tryb oszczędnościowy: Po załączeniu stycznika cewka może pracować ze zmniejszonym poborem mocy, co obniża temperaturę w rozdzielnicy i wydłuża żywotność elementów.
• Przyłącze śrubowe: Solidne i niezawodne połączenie przewodów – proste w montażu i kontroli.
• Standardowy napęd: Dedykowany do styczników próżniowych serii S10 (3RT126), gwarantuje kompatybilność mechaniczną i elektryczną.
• System SIRIUS: Cewka wchodzi w skład modułowego systemu Siemens, umożliwiającego elastyczną rozbudowę sterowania silników i odbiorników.

Zgodność z Normami

Cewka została zaprojektowana zgodnie z obowiązującymi wymaganiami dla aparatury sterowniczej. Posiada oznaczenie CE, co potwierdza spełnienie podstawowych norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Cewka wsuwana jest przeznaczona do współpracy ze stycznikami próżniowymi S10 3RT126 w układach sterowania silnikami i innymi odbiornikami. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodność i możliwość pracy w trybie oszczędnościowym.

• Sterowanie silnikami w maszynach przemysłowych i pompach.
• Zdalne załączanie i wyłączanie w układach automatyki budynkowej.
• Praca w obwodach DC (np. zasilanych bateryjnie) dzięki szerokiemu zakresowi napięcia sterującego.
• Zastosowanie w rozdzielnicach elektrycznych wymagających kompaktowego napędu stycznika.

Wskazówki Montażowe

Montaż i podłączenie cewki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Cewkę wsuwa się w dedykowane gniazdo stycznika S10 (3RT126). Przy dokręcaniu zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego cewki (brak w danych – dobrać zgodnie z katalogiem stycznika). Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji przy zasilaniu DC.

FAQ

• Czy cewka działa zarówno przy zasilaniu AC, jak i DC? Tak, jest przystosowana do napięcia przemiennego 23…26 V AC (50…60 Hz) oraz stałego 23…26 V DC – umożliwia to sterowanie w obu rodzajach instalacji.
• Co oznacza tryb oszczędnościowy? Po zadziałaniu stycznika cewka automatycznie redukuje pobór mocy, co zmniejsza nagrzewanie się urządzenia i pozwala oszczędzać energię. Aby skorzystać z tej funkcji, należy odpowiednio dobrać układ sterowania (zgodnie z dokumentacją systemu SIRIUS).
• Jakie jest przyłącze elektryczne cewki? Cewka wyposażona jest w przyłącze śrubowe, które umożliwia pewne i proste podłączenie przewodów o odpowiednim przekroju. Zalecane jest stosowanie końcówek tulejkowych.
