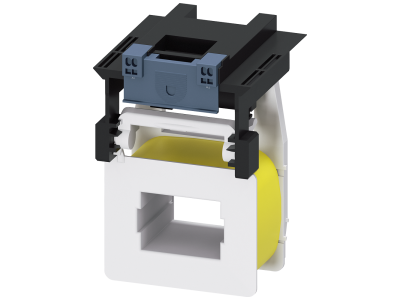

Cewka wsuwana do S12 do stycznika 3RT107/3RT127/3RT147 urucham. AC/DC UC23-26V | 3RT1975-5AB32 Siemens

Alternatywny kod produktu: 3RT19755AB32

Opis i Kluczowe Cechy

Cewka wsuwana Siemens SIRIUS o symbolu 3RT1975-5AB32 dedykowana do styczników serii 3RT107, 3RT127 oraz 3RT147. Zasilana napięciem 23–26 V zarówno prądem przemiennym (AC 50–60 Hz), jak i stałym (DC), zapewnia uniwersalność zastosowania w instalacjach mieszanych. Wyposażona w funkcję przełączania na tryb oszczędnościowy, co ogranicza pobór mocy po zadziałaniu stycznika. Przyłącze sprężynowe umożliwia szybki i bezpieczny montaż bez użycia narzędzi. Modułowy system SIRIUS gwarantuje kompatybilność z szeroką gamą aparatury sterowniczej.

• Napięcie zasilania 23–26 V AC/DC: kompatybilność z instalacjami prądu przemiennego i stałego – elastyczność w projektowaniu układów sterowania.
• Przeznaczenie do styczników 3RT107, 3RT127, 3RT147: idealne dopasowanie do popularnych serii styczników Siemens, gwarantujące pewną współpracę.
• Funkcja przełączania na tryb oszczędnościowy: redukcja zużycia energii i nagrzewania cewki po zadziałaniu stycznika – niższe koszty eksploatacji.
• Przyłącze sprężynowe: szybki montaż bez dodatkowych narzędzi, pewne połączenie elektryczne i mechaniczne.
• Modułowy system SIRIUS: łatwa rozbudowa rozdzielnic i szaf sterowniczych dzięki ujednoliconemu systemowi mocowania i okablowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Cewka wsuwana 3RT1975-5AB32 znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagane jest niezawodne załączanie styczników w obwodach prądu przemiennego i stałego. Sprawdza się zarówno w przemyśle, jak i w instalacjach budynkowych.

• Sterowanie silnikami, odbiornikami dużych mocy w rozdzielnicach przemysłowych – realizacja rozkazów załącz/wyłącz.
• Impulsy sterujące do styczników współpracujących z przekaźnikami programowalnymi (PLC) – automatyzacja procesów.
• Zastosowania w automatyce budynkowej, np. sterowanie oświetleniem, klimatyzacją, wentylacją.
• Układy wymagające napięcia AC i DC – przejście między rodzajami zasilania bez dodatkowych konwerterów.

Wskazówki Montażowe

Montaż cewki oraz stycznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Cewkę montuje się na styczniku Siemens serii 3RT107/127/147 – wkłada się ją w gniazdo, aż do zatrzaśnięcia. Przyłącze sprężynowe wymaga jedynie odizolowania przewodu i wsunięcia w zacisk; nie stosować narzędzi. Moment dokręcania elementów oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy cewki (brak w danych – stosować przewody min. 0,5 mm² dla obwodów sterowania).

FAQ

• Czy cewka działa tylko zasilana napięciem przemiennym? Nie – cewka 3RT1975-5AB32 jest przystosowana zarówno do napięcia AC (50–60 Hz), jak i DC w zakresie 23–26 V, co pozwala na stosowanie w instalacjach uniwersalnych.
• Co oznacza funkcja przełączania na tryb oszczędnościowy? Po zadziałaniu stycznika cewka automatycznie redukuje pobór mocy, ograniczając nagrzewanie i straty energii. Szczegóły konfiguracji znajdują się w dokumentacji stycznika.
• Czy wymaga dodatkowego modułu montażowego? Nie – cewka wsuwana jest dedykowanym akcesorium do styczników serii 3RT107/127/147 i wkłada się bezpośrednio w gniazdo na korpusie stycznika.
