Cewka wsuwana do S12 do stycznika 3RT107/3RT127/3RT147 urucham. AC/DC UC23-26V | 3RT1975-5AB31 Siemens

Alternatywny kod produktu: 3RT19755AB31

Opis i Kluczowe Cechy

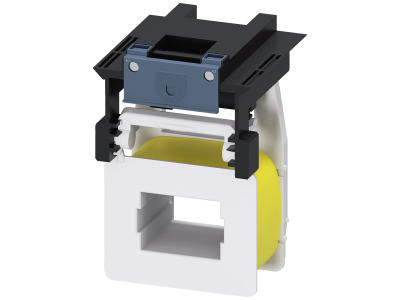

Cewka wsuwana 3RT1975-5AB31 firmy Siemens z serii SIRIUS przeznaczona jest do napędu styczników 3RT107, 3RT127 oraz 3RT147. Zasilana napięciem przemiennym AC (50…60 Hz) lub stałym DC w zakresie 23…26 V, umożliwia niezawodne załączanie i wyłączanie obwodów w układach automatyki. Zintegrowane przełączanie na tryb oszczędnościowy zmniejsza pobór mocy w stanie załączenia, obniżając zużycie energii i wydłużając żywotność stycznika. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Napięcie sterowania AC/DC 23…26 V: uniwersalne zasilanie – jeden model sprawdza się zarówno w instalacjach prądu przemiennego (50-60 Hz), jak i stałego, co upraszcza dobór i magazynowanie.
• Dedykowana do styczników 3RT107/3RT127/3RT147: bezpośrednio wsuwana konstrukcja zapewnia szybki montaż bez dodatkowych przewodów i zacisków.
• Funkcja przełączania na tryb oszczędnościowy: po załączeniu cewka przechodzi w stan obniżonego poboru mocy, co zmniejsza wydzielanie ciepła i zużycie energii elektrycznej.
• Przyłącze śrubowe: sprawdzone połączenie mechaniczne i elektryczne – łatwy montaż przewodów o odpowiednim przekroju bez użycia specjalistycznych narzędzi.
• Modułowy system SIRIUS: kompatybilność z szeroką gamą akcesoriów i styczników Siemens, co umożliwia elastyczną rozbudowę szaf sterowniczych.

Zgodność z Normami

Cewka 3RT1975-5AB31 została zaprojektowana zgodnie z wymaganiami norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE producenta. Dokładne numery norm dla konkretnego urządzenia należy sprawdzić w dokumentacji technicznej Siemens.

Zastosowanie

Cewka wsuwana stanowi element wykonawczy w układach sterowania i automatyki przemysłowej. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie styczników przy niskim napięciu sterowania.

• Sterowanie silnikami elektrycznymi w maszynach i urządzeniach produkcyjnych.
• Układy rozruchu i zatrzymania przenośników, pomp, wentylatorów.
• Impulsowe sterowanie stycznikami w systemach PLC – obniżone napięcie DC 24 V ułatwia integrację z przemysłowymi sterownikami.
• Automatyka budynkowa (szafy sterownicze HVAC, oświetlenie awaryjne) – kompaktowa cewka wsuwana oszczędza miejsce w rozdzielnicy.

Wskazówki Montażowe

Montaż i demontaż cewki może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego stycznika. Cewkę wsuwa się bezpośrednio na korpus stycznika 3RT107/3RT127/3RT147 – nie wymaga osobnej szyny DIN. Przyłącze śrubowe dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego cewki (zwykle 0,5–2,5 mm² dla takich napięć). Po montażu sprawdzić pewność osadzenia cewki i dokręcenia zacisków.

FAQ

• Jakie jest napięcie sterowania tej cewki? Napięcie znamionowe wynosi 23…26 V zarówno dla prądu przemiennego AC (50-60 Hz), jak i stałego DC.
• Czy cewka ma wbudowaną sygnalizację LED? W standardowym wykonaniu 3RT1975-5AB31 nie zawiera diody LED. Dodatkowe akcesoria sygnalizacyjne dostępne są w systemie SIRIUS.
• Jakie jest przeznaczenie trybu oszczędnościowego? Po załączeniu cewka automatycznie zmniejsza pobór mocy, co ogranicza nagrzewanie się stycznika i redukuje straty energii – idealne przy długotrwałym załączeniu.
