Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC 575-600V | 3RT1965-5AT31 Siemens

Alternatywny kod produktu: 3RT19655AT31

Opis i Kluczowe Cechy

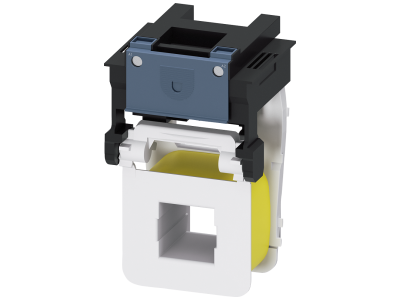

Cewka wsuwana Siemens SIRIUS o symbolu 3RT1965-5AT31 przeznaczona do styczników serii 3RT106 i 3RT146. Zasilana napięciem uniwersalnym AC/DC w zakresie 575–600 V, umożliwia sterowanie zarówno prądem przemiennym (50–60 Hz), jak i stałym. Wyposażona w funkcję przełączenia na tryb oszczędnościowy, która po zadziałaniu stycznika redukuje pobór mocy. Przyłącze śrubowe zapewnia pewne i łatwe podłączenie przewodów. Modułowa konstrukcja wsuwana (plug-in) pozwala na szybki montaż i wymianę bez ingerencji w główne okablowanie stycznika.

• Napięcie sterowania AC/DC 575–600 V: Uniwersalne zasilanie – jedna cewka działa zarówno w układach prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi źródłami sterowania.
• Przełączanie na tryb oszczędnościowy: Automatyczne zmniejszenie poboru energii po wysterowaniu stycznika obniża koszty eksploatacji i wydłuża żywotność cewki.
• Przyłącze śrubowe: Solidne i powtarzalne połączenie przewodów, proste w montażu i serwisie, zgodne z wymogami instalacji przemysłowych.
• Konstrukcja wsuwana (plug-in): Błyskawiczny montaż na stycznikach 3RT106/3RT146 bez użycia narzędzi, ułatwia modernizację i wymianę w eksploatacji.
• Kompatybilność z systemem SIRIUS: Cewka stanowi część modułowego systemu aparatury sterowniczej, co zapewnia spójność montażu i możliwość rozbudowy instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zgodny ze standardami obowiązującymi dla aparatury sterowniczej w systemie SIRIUS. Montaż i eksploatacja zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Cewka wsuwana SIRIUS dedykowana jest do załączania styczników mocy w układach sterowania silników elektrycznych, odbiorników rezystancyjnych oraz w systemach automatyki budynkowej i przemysłowej.

• Sterowanie stycznikami 3RT106/3RT146 w rozdzielnicach głównych i podrozdzielniach.
• Automatyka maszyn – załączanie silników pomp, wentylatorów, sprężarek i przenośników.
• Systemy zarządzania energią – realizacja funkcji oszczędnościowych (power saving) w instalacjach o dużej liczbie styczników.
• Modernizacja istniejących rozdzielnic – wymiana cewek na uniwersalne (AC/DC) bez zmiany okablowania głównego.

Wskazówki Montażowe

Montaż i podłączenie cewki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Cewkę wsuń w gniazdo na styczniku (oznaczone jako S10), a przewody podłącz do zacisków śrubowych z momentem dokręcania podanym w instrukcji. Przekrój przewodów dobierz stosownie do prądu sterowania (wartości w dokumentacji). Stosuj odpowiednie zabezpieczenia nadprądowe i ochronę przeciwporażeniową.

FAQ

• Czy cewka może być zasilana napięciem stałym? Tak, cewka jest przystosowana do pracy zarówno z prądem przemiennym (50–60 Hz), jak i stałym w zakresie 575–600 V – wystarczy podłączyć odpowiednie napięcie.
• Jak działa tryb oszczędnościowy? Po wysterowaniu stycznika cewka automatycznie redukuje pobór mocy, utrzymując stan załączenia przy niższym prądzie. Zmniejsza to nagrzewanie i zużycie energii.
• Do jakich styczników pasuje ta cewka? Cewka jest dedykowana do styczników serii 3RT106 i 3RT146 (system SIRIUS). Zgodność z innymi modelami sprawdź w dokumentacji technicznej.
