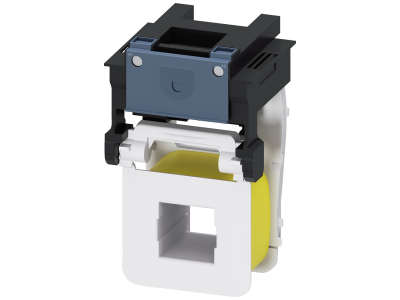

Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC 500-550V | 3RT1965-5AS31 Siemens

Alternatywny kod produktu: 3RT19655AS31

Opis i Kluczowe Cechy

Cewka wsuwana Siemens 3RT1965-5AS31 to dedykowany napęd elektromagnetyczny przeznaczony do styczników serii 3RT106 i 3RT146 w systemie modułowym SIRIUS. Zaprojektowana do pracy przy napięciu sterującym 500-550 V AC/DC, umożliwia niezawodne załączanie styczników w obwodach zarówno prądu przemiennego, jak i stałego. Wyposażona w funkcję przełączania na tryb oszczędnościowy, pozwala zredukować pobór mocy po zadziałaniu, co przekłada się na niższe koszty eksploatacji i mniejsze obciążenie termiczne.

• Napięcie sterowania AC/DC 500-550 V: Umożliwia pracę w różnych systemach zasilania (50…60 Hz oraz DC), co ułatwia integrację w instalacjach przemysłowych i budynkowych bez konieczności stosowania dodatkowych konwerterów.
• Kompatybilność z serią 3RT106/3RT146: Gwarantuje pełne dopasowanie mechaniczne i elektryczne – cewka wsuwa się bezpośrednio na stycznik, co zapewnia szybki montaż i wymianę bez ingerencji w okablowanie.
• Tryb oszczędnościowy (przełączenie): Po załączeniu stycznika redukuje prąd podtrzymania, obniżając straty mocy i wydłużając żywotność cewki oraz stycznika.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, ułatwiając instalację i serwisowanie zgodnie z dobrymi praktykami elektroinstalacyjnymi.
• Modułowa konstrukcja wsuwana: Możliwość szybkiej wymiany bez demontażu stycznika – skraca czas przestojów i ułatwia modernizację istniejących rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Zgodny z ogólnymi normami bezpieczeństwa dla aparatury łączeniowej (seria IEC/EN 60947), dedykowany do stosowania w instalacjach przemysłowych oraz budynkowych zgodnie z przepisami międzynarodowymi i krajowymi. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi normami instalacyjnymi.

Zastosowanie

Cewka wsuwana 3RT1965-5AS31 przeznaczona jest do zdalnego sterowania stycznikami w układach automatyki – zarówno w rozdzielnicach przemysłowych, jak i w instalacjach budynkowych. Dzięki szerokiemu zakresowi napięć (AC/DC) sprawdza się w obwodach zasilanych z różnych źródeł.

• Sterowanie silnikami elektrycznymi, pompami i wentylatorami w układach rozruchu bezpośredniego lub przełączania gwiazda-trójkąt.
• Załączanie obwodów grzewczych, oświetlenia przemysłowego i innych odbiorników o dużych mocach.
• Impulsowe sterowanie przekaźnikami i cewkami styczników w systemach PLC oraz automatyce budynkowej (BMS).
• Zastosowanie w szafach sterowniczych jako element wymienny w serwisie i modernizacji istniejących układów.

Wskazówki Montażowe

Montaż i wymiana cewki mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Cewka wsuwana jest montowana bezpośrednio na styczniku (stycznik mocowany na szynie TH35/DIN). Należy stosować przewody o przekroju dobranym do prądu sterowania, a połączenia śrubowe dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i brak uszkodzeń mechanicznych.

FAQ

• Czy cewka jest kompatybilna ze stycznikami 3RT106 i 3RT146? Tak, cewka 3RT1965-5AS31 jest dedykowana do styczników Siemens serii 3RT106 oraz 3RT146 w systemie SIRIUS – zapewnia pełną zgodność mechaniczną i elektryczną.
• Jakie napięcie sterujące jest wymagane? Napięcie sterowania wynosi 500-550 V, pracuje zarówno na prądzie przemiennym (AC 50…60 Hz), jak i stałym (DC). Należy wybrać odpowiedni zakres w zależności od źródła.
• Czy cewka posiada funkcję oszczędzania energii? Tak, konstrukcja umożliwia przełączenie na tryb oszczędnościowy, który po załączeniu stycznika ogranicza pobór mocy – redukuje straty cieplne i wydłuża żywotność.
