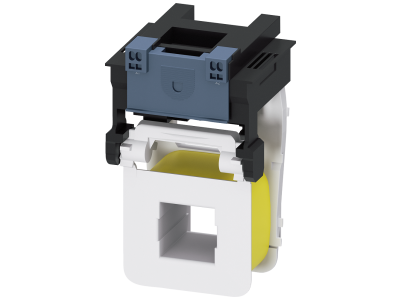

Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC 440-480V | 3RT1965-5AR32 Siemens

Alternatywny kod produktu: 3RT19655AR32

Opis i Kluczowe Cechy

Cewka wsuwana 3RT1965-5AR32 produkcji Siemens to dedykowany napęd do styczników modułowych serii SIRIUS (3RT106, 3RT146). Przeznaczona do pracy z napięciem sterowania 440–480 V AC (50–60 Hz) oraz DC, zapewnia niezawodne załączanie w szerokim zakresie napięć sieciowych. Wyposażona w funkcję przełączania na tryb oszczędnościowy oraz przyłącze sprężynowe, co ułatwia szybki i bezpieczny montaż w rozdzielnicach.

• Napięcie sterowania 440–480 V AC/DC: uniwersalne zasilanie zarówno z sieci prądu przemiennego, jak i stałego – upraszcza dobór źródła napięcia i zwiększa elastyczność instalacji.
• Przełączanie na tryb oszczędnościowy: redukcja poboru mocy po załączeniu stycznika, co obniża straty ciepła i wydłuża żywotność urządzenia w szafie sterowniczej.
• Przyłącze sprężynowe (push-in): szybkie i pewne łączenie przewodów bez użycia narzędzi – skraca czas montażu i eliminuje ryzyko luzowania się połączeń.
• Dedykowana do styczników SIRIUS S10 (3RT106/3RT146): idealnie dopasowana mechanicznie i elektrycznie, gwarantuje stabilną współpracę w systemie modułowym.
• Przystosowana do napięć 440–480 V AC/DC: odporna na wahania napięcia – zachowuje niezawodne działanie w wymagających warunkach zasilania.

Zgodność z Normami

Cewka 3RT1965-5AR32 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczona do stosowania w systemie SIRIUS, którego komponenty spełniają międzynarodowe standardy dla aparatury sterowniczej w instalacjach przemysłowych.

Zastosowanie

Cewka wsuwana przeznaczona do montażu w stycznikach modułowych serii S10 (Siemens 3RT106, 3RT146). Sprawdza się wszędzie tam, gdzie wymagane jest zdalne załączanie i wyłączanie odbiorników za pomocą napięcia stałego lub przemiennego w zakresie 440–480 V.

• Sterowanie silnikami, pompami, wentylatorami w instalacjach przemysłowych – wykorzystanie stycznika z cewką uniwersalną AC/DC.
• Automatyka budynkowa – załączanie oświetlenia, klimatyzacji i systemów wentylacyjnych w obiektach komercyjnych.
• Linie produkcyjne i maszyny – wymiana uszkodzonej cewki lub modernizacja istniejących styczników w szafach sterowniczych.
• Systemy zasilania awaryjnego i UPS – możliwość sterowania stycznikiem z napięcia stałego (DC) bez dodatkowego przetwornika.

Wskazówki Montażowe

Montaż cewki oraz stycznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego obwodu. Cewkę wsuwa się na odpowiedni stycznik serii S10 aż do zatrzaśnięcia (system zatrzaskowy). Przewody łączyć przy użyciu przyłącza sprężynowego – wcisnąć odizolowany koniec przewodu (zalecany przekrój zgodny z dokumentacją producenta) aż do oporu. Moment dokręcania elementów mocujących stycznik do szyny TH35 (DIN) – stosować się do zaleceń producenta stycznika. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i polaryzację (w przypadku DC).

FAQ

• Czy cewka 3RT1965-5AR32 może pracować zarówno z napięciem AC, jak i DC? Tak, jest zaprojektowana do sterowania napięciem przemiennym 440–480 V (50–60 Hz) oraz stałym o tej samej wartości – uniwersalność AC/DC ułatwia konfigurację.
• Co to jest tryb oszczędnościowy w tej cewce? Po załączeniu stycznika cewka automatycznie przełącza się na niższy pobór mocy, ograniczając nagrzewanie się aparatu i zmniejszając straty energii w szafie sterowniczej.
• Jakie przewody można stosować z przyłączem sprężynowym? Przyłącze sprężynowe (push-in) jest przystosowane do przewodów miedzianych w izolacji, zalecany przekrój oraz długość odizolowania należy sprawdzić w dokumentacji technicznej stycznika, aby zapewnić niezawodne połączenie.
