Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC 440-480V | 3RT1965-5AR31 Siemens

Alternatywny kod produktu: 3RT19655AR31

Opis i Kluczowe Cechy

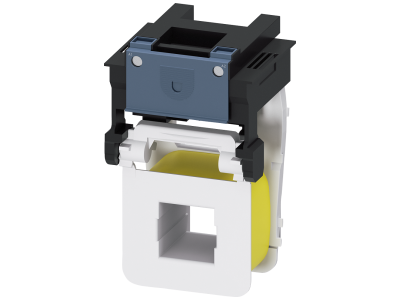

Cewka wsuwana 3RT1965-5AR31 z rodziny modułowego systemu SIRIUS firmy Siemens przeznaczona jest do styczników mocy serii 3RT106 oraz 3RT146. Zaprojektowana do uniwersalnego zasilania prądem przemiennym i stałym (AC/DC) w zakresie napięcia 440–480 V, umożliwia pracę zarówno w instalacjach sieciowych, jak i sterowanych bateryjnie. Dzięki zintegrowanej funkcji przełączania na tryb oszczędnościowy cewka ogranicza pobór mocy w stanie załączenia, co przekłada się na niższe straty cieplne i dłuższą żywotność stycznika. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Napięcie sterowania AC/DC 440–480 V: uniwersalna cewka dostosowana do różnorodnych systemów zasilania – od tradycyjnych sieci przemysłowych po instalacje z bateryjnym podtrzymaniem.
• Tryb oszczędnościowy (power saving): po załączeniu stycznika automatycznie redukuje pobór mocy, zmniejszając nagrzewanie się cewki i obniżając koszty eksploatacji.
• Kompatybilność ze stycznikami 3RT106 i 3RT146: bezpośrednie wsunięcie na aparat bez konieczności stosowania dodatkowych adapterów, co przyspiesza montaż i serwis.
• Przyłącze śrubowe: solidne zaciski zapewniające pewne połączenie przewodów o odpowiednim przekroju – typowe dla instalacji przemysłowych wymagających wysokiej niezawodności.
• Modułowy system SIRIUS: cewka wchodzi w skład zunifikowanej platformy łączeniowej, ułatwiającej rozbudowę i wymianę komponentów w szafach sterowniczych.

Zgodność z Normami

Cewka 3RT1965-5AR31 została zaprojektowana i wyprodukowana zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt dopuszczony do stosowania w instalacjach przemysłowych i budynkowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Cewka wsuwana przeznaczona jest do zdalnego załączania i wyłączania styczników mocy w układach sterowania i automatyki. Sprawdza się w aplikacjach wymagających dużych prądów roboczych oraz częstych cykli łączeniowych.

• Sterowanie silnikami elektrycznymi, pompami, wentylatorami i sprężarkami w instalacjach przemysłowych i komercyjnych.
• Praca w systemach automatyki budynkowej (HVAC, oświetlenie, zasilanie awaryjne).
• Współpraca z przekaźnikami programowalnymi (PLC) i sterownikami swobodnie programowalnymi jako element wykonawczy.
• Zastosowanie w szafach sterowniczych rozdzielnic głównych i podrozdzielnic – jako komponent do zdalnego łączenia obwodów.

Wskazówki Montażowe

Montaż cewki oraz stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od instalacji. Cewkę wsuwa się bezpośrednio na stycznik 3RT106 lub 3RT146 – nie wymaga ona dodatkowego mocowania na szynie TH35. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych zgodnie z dokumentacją producenta, stosując moment dokręcania i dobierając przekrój przewodów odpowiednio do spodziewanego prądu. Przed pierwszym uruchomieniem oraz po każdej ingerencji zaleca się sprawdzenie poprawności połączeń i parametrów napięcia sterowania.

FAQ

• Jaki jest zakres napięcia sterowania cewki 3RT1965-5AR31? Cewka jest przystosowana do napięcia przemiennego i stałego w zakresie 440–480 V. Dopuszcza się pracę zarówno przy zasilaniu AC 50/60 Hz, jak i DC.
• Co oznacza tryb oszczędnościowy w tej cewce? Po załączeniu stycznika cewka automatycznie przełącza się w stan obniżonego poboru mocy, co redukuje straty cieplne i wydłuża żywotność urządzenia. Jest to standardowa funkcja w napędach SIRIUS z oznaczeniem "power saving".
• Czy cewkę można stosować z innymi stycznikami Siemens? Model 3RT1965-5AR31 jest dedykowany wyłącznie do styczników serii 3RT106 (wielkość S10) oraz 3RT146. Stosowanie z innymi typami może skutkować nieprawidłowym działaniem lub uszkodzeniem.
