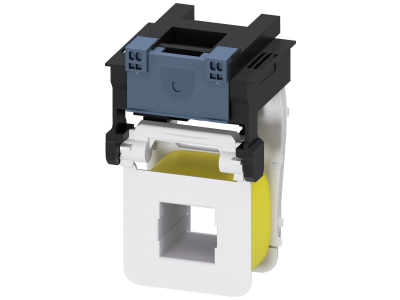

Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC200-220V | 3RT1965-5AM32 Siemens

Alternatywny kod produktu: 3RT19655AM32

Opis i Kluczowe Cechy

Cewka wsuwana 3RT1965-5AM32 przeznaczona jest do styczników 3RT106 i 3RT146 z systemu SIRIUS. Zasilana napięciem 200–220 V AC/DC (50–60 Hz dla AC) zapewnia uniwersalność zastosowania w instalacjach prądu przemiennego i stałego. Wyposażona w tryb oszczędnościowy oraz przyłącze sprężynowe, łączy komfort montażu z redukcją strat energii.

• Napięcie zasilania 200–220 V AC/DC: Możliwość sterowania zarówno napięciem przemiennym, jak i stałym – elastyczność w różnych układach automatyki.
• Częstotliwość 50–60 Hz (AC): Kompatybilność z głównymi normami sieciowymi, gwarantująca poprawną pracę w standardowych instalacjach.
• Tryb oszczędnościowy: Przełączenie w stan obniżonego poboru mocy po załączeniu – mniejsze straty cieplne i dłuższa żywotność cewki.
• Przyłącze sprężynowe: Szybki, beznarzędziowy montaż przewodów bez ryzyka poluzowania, skracający czas instalacji.
• Kompatybilność ze stycznikami 3RT106 i 3RT146: Dedykowana część systemu SIRIUS ułatwiająca rozbudowę i serwis modułowej aparatury.

Zgodność z Normami

Cewka została zaprojektowana zgodnie z obowiązującymi dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (CE). Jako element systemu SIRIUS spełnia standardy jakościowe Siemensa oraz ogólne wymagania norm DIN dla aparatury sterowniczej.

Zastosowanie

Cewka wsuwana 3RT1965-5AM32 służy do zasilania cewek styczników 3RT106/3RT146 w układach załączających silniki, ogrzewanie, oświetlenie oraz inne odbiorniki w przemyśle i automatyce budynkowej.

• Sterowanie silnikami elektrycznymi w maszynach i liniach produkcyjnych.
• Załączanie obwodów grzewczych, wentylacyjnych i klimatyzacyjnych.
• Impulsowe wyzwalanie styczników z systemów PLC lub przekaźników.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach instalacji przemysłowych.

Wskazówki Montażowe

Montaż i wymianę cewki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Cewkę należy wsunąć w dedykowane gniazdo stycznika aż do zablokowania. Przyłącze sprężynowe pozwala na podłączenie przewodów bez użycia narzędzi – przekrój przewodów dobrać zgodnie z dokumentacją stycznika i obowiązującymi normami. Nie przekraczać momentu dokręcania śrub, jeśli występują – stosować się do instrukcji producenta.

FAQ

• Czy cewkę można zasilać napięciem stałym i przemiennym jednocześnie? Nie, cewka akceptuje jedno źródło napięcia w zakresie 200–220 V – zarówno prąd stały (DC), jak i przemienny (AC 50–60 Hz). Przeznaczona jest do pracy wyłącznie z jednym typem napięcia w danej aplikacji.
• Czym różni się tryb oszczędnościowy od standardowej pracy? Po załączeniu stycznika cewka automatycznie obniża pobór mocy, co zmniejsza jej nagrzewanie się i oszczędza energię. W trybie standardowym (bez przełączenia) cewka pracowałaby z pełną mocą przez cały czas załączenia.
• Jak sprawdzić kompatybilność cewki z posiadanym stycznikiem? Należy upewnić się, że stycznik ma oznaczenie 3RT106 lub 3RT146. Cewka pasuje wyłącznie do styczników z serii S10 w systemie SIRIUS. Sprawdź oznaczenie na boku obudowy stycznika.
