Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC 110-127V | 3RT1965-5AF32 Siemens

Alternatywny kod produktu: 3RT19655AF32

Opis i Kluczowe Cechy

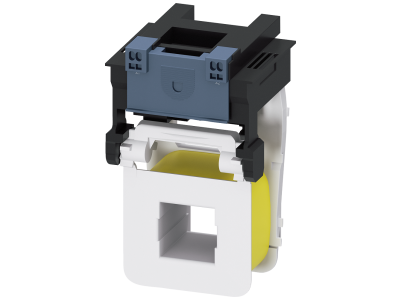

Cewka wsuwana Siemens 3RT1965-5AF32 przeznaczona do styczników S10 serii 3RT106/3RT146. Urządzenie przystosowane do napięcia sterowania 110-127 V AC (50-60 Hz) oraz DC, wyposażone w przyłącze sprężynowe zapewniające szybki i bezpieczny montaż. Wbudowany tryb oszczędnościowy redukuje pobór mocy po załączeniu, co przekłada się na mniejsze wydzielanie ciepła w szafie sterowniczej i niższe koszty eksploatacji. Cewka stanowi element modułowego systemu SIRIUS, zapewniając elastyczną rozbudowę i standaryzację instalacji.

• Napięcie sterowania 110-127 V AC/DC: uniwersalna kompatybilność z różnymi układami sterowania, zarówno w sieciach prądu przemiennego, jak i stałego.
• Dedykowana do styczników 3RT106/3RT146: gwarantowana zgodność wymiarowa i elektryczna, łatwa wymiana w istniejących szafach.
• Przyłącze sprężynowe: bezobsługowy montaż bez użycia narzędzi – odizoluj przewód, wsuń w gniazdo; pewne połączenie odporne na wibracje.
• Tryb oszczędnościowy: automatyczne przełączanie na niższy pobór mocy po załączeniu stycznika – redukcja nagrzewania i zużycia energii.
• System modułowy SIRIUS: elastyczność przy rozbudowie instalacji, dostępność szerokiej gamy akcesoriów i aparatów współpracujących.

Zgodność z Normami

Cewka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada certyfikat CE. Jako element systemu SIRIUS spełnia rygorystyczne wymagania stawiane aparaturze modułowej w zastosowaniach przemysłowych.

Zastosowanie

Cewka wsuwana 3RT1965-5AF32 znajduje zastosowanie w układach sterowania maszynami i urządzeniami przemysłowymi, gdzie wymagane jest zdalne załączanie styczników przy napięciu 110-127 V AC/DC. Szczególnie polecana do szaf sterowniczych, w których priorytetem jest łatwy montaż i niskie straty cieplne.

• Sterowanie stycznikami w szafach sterowniczych instalacji przemysłowych – maszyny produkcyjne, transportowe, linie montażowe.
• Zdalne włączanie/wyłączanie silników, nagrzewnic, oświetlenia w budynkach przemysłowych i komercyjnych.
• Współpraca z systemami automatyki (PLC, przekaźniki, sterowniki) – szybkie i niezawodne impulsy sterujące.
• Modernizacja istniejących układów na bardziej energooszczędne – wymiana standardowych cewek na wersję z trybem oszczędnościowym.

Wskazówki Montażowe

Montaż i podłączenie cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Cewkę wsuwa się na rdzeń stycznika S10 serii 3RT106/3RT146 aż do zatrzaśnięcia. Przyłącze sprężynowe wymaga odizolowania przewodu na długość zgodną z instrukcją producenta (ok. 10 mm) i wsunięcia w otwór gniazda – nie są wymagane narzędzia ani dokręcanie. Przekrój przewodu należy dobrać do rzeczywistego prądu cewki (wartość podana w karcie katalogowej stycznika). Po wykonaniu połączeń sprawdzić poprawność montażu oraz izolację.

FAQ

• Czy cewka 3RT1965-5AF32 może być zasilana zarówno napięciem stałym, jak i przemiennym? Tak, urządzenie jest przystosowane do zasilania w zakresie 110-127 V zarówno AC (50-60 Hz), jak i DC.
• Czy przyłącze sprężynowe wymaga specjalnych narzędzi do montażu? Nie – przyłącze sprężynowe umożliwia szybkie i bezobsługowe podłączenie przewodu bez użycia narzędzi. Wystarczy wsunąć odpowiednio odizolowany przewód w gniazdo.
• Jak działa tryb oszczędnościowy w tej cewce? Po załączeniu stycznika napięcie na cewce jest automatycznie redukowane do wartości podtrzymującej, co znacząco obniża pobór mocy i wydzielanie ciepła w szafie sterowniczej.
