Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC 42-48V | 3RT1965-5AD31 Siemens

Alternatywny kod produktu: 3RT19655AD31

Opis i Kluczowe Cechy

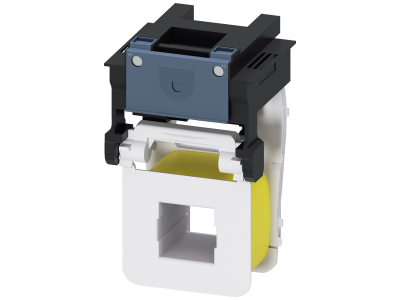

Cewka wsuwana 3RT1965-5AD31 firmy Siemens, przeznaczona do styczników serii SIRIUS 3RT106/3RT146. Zasilana napięciem uniwersalnym UC 42–48 V (AC/DC), umożliwia elastyczne zastosowanie w instalacjach zarówno prądu przemiennego, jak i stałego. Wbudowane przełączenie na tryb oszczędnościowy redukuje pobór mocy w stanie trwałego załączenia. Montaż typu plug-in i przyłącze śrubowe zapewniają szybką i pewną instalację w systemie modułowym SIRIUS.

• Napięcie sterujące UC 42–48 V (AC/DC): uniwersalna cewka akceptująca zarówno prąd przemienny, jak i stały – upraszcza projektowanie układów sterowania i zmniejsza liczbę wariantów magazynowych.
• Tryb oszczędnościowy (power saving): automatyczne przełączenie na obniżoną moc trzymania po zadziałaniu stycznika – mniejsze zużycie energii i niższe nagrzewanie w szafie sterowniczej.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, łatwe w kontroli momentu dokręcania zgodnie z dokumentacją producenta.
• Kompatybilność ze stycznikami 3RT106/3RT146: dedykowana cewka wsuwana do największych styczników serii SIRIUS – gwarantowana współpraca i zachowanie parametrów znamionowych.
• System modułowy SIRIUS: cewka stanowi część zintegrowanego portfolio aparatury sterowniczej Siemens, co ułatwia rozbudowę i serwis instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Cewka wsuwana 3RT1965-5AD31 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest niezawodne załączanie styczników o dużych mocach. Sprawdza się w instalacjach zasilanych zarówno prądem przemiennym, jak i stałym.

• Sterowanie silnikami elektrycznymi w szafach rozdzielczych i sterowniczych.
• Impulsowe załączanie styczników w układach PLC i przekaźnikowych.
• Automatyka budynkowa – zarządzanie oświetleniem, wentylacją i pompami.
• Zastosowania w maszynach produkcyjnych i liniach montażowych.

Wskazówki Montażowe

Montaż cewki oraz stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od sieci. Cewkę wsuwa się na odpowiedni stycznik serii 3RT106/3RT146 aż do zatrzaśnięcia. Przyłącze śrubowe należy dokręcać momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu obciążenia stycznika. Po montażu sprawdź poprawność działania przed włączeniem napięcia.

FAQ

• Czy cewka działa zarówno na prąd przemienny, jak i stały? Tak, oznaczenie UC (Universal Current) oznacza pracę zarówno przy zasilaniu AC (50–60 Hz), jak i DC w zakresie napięć 42–48 V.
• Jak działa tryb oszczędnościowy? Po załączeniu stycznika cewka automatycznie obniża pobór mocy do poziomu niezbędnego do utrzymania styku, co zmniejsza straty ciepła i energię zużywaną w stanie trwałym.
• Jaki jest typ przyłącza? Cewka wyposażona jest w przyłącze śrubowe, które umożliwia pewne i łatwe podłączenie przewodów o przekroju zalecanym przez producenta.
