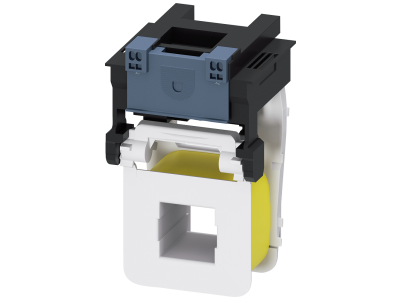

Cewka wsuwana do S10 do styczników 3RT106/3RT146 uruch. AC/DC UC23-26V | 3RT1965-5AB32 Siemens

Alternatywny kod produktu: 3RT19655AB32

Opis i Kluczowe Cechy

Cewka wsuwana do styczników z rodziny SIRIUS, oznaczona symbolem 3RT1965-5AB32, przeznaczona do napędu styczników 3RT106 i 3RT146. Zasilana napięciem uniwersalnym 23-26 V AC/DC, wyposażona w przyłącze sprężynowe umożliwiające szybki i pewny montaż. Kompaktowa konstrukcja pozwala na łatwą integrację w istniejących instalacjach modułowych.

• Napięcie sterowania 23-26 V AC/DC: uniwersalne zasilanie – ta sama cewka pracuje zarówno w obwodach prądu przemiennego (50–60 Hz), jak i stałego, co upraszcza magazynowanie i dobór komponentów.
• Kompatybilność ze stycznikami 3RT106 i 3RT146: dedykowany element systemu SIRIUS gwarantuje pewne połączenie mechaniczne i elektryczne bez konieczności dodatkowych adapterów.
• Przyłącze sprężynowe (push-in): przewody podłącza się bez użycia narzędzi – zaciski samoczynnie dociskają żyłę, skracając czas montażu i eliminując ryzyko poluzowania połączenia.
• Tryb oszczędnościowy: cewka umożliwia przełączenie na tryb zredukowanego poboru mocy w stanie załączenia, co obniża straty ciepła w rozdzielnicy.
• System modułowy SIRIUS: wszystkie elementy (styczniki, przekaźniki, cewki) są zaprojektowane we wspólnej koncepcji – rozbudowa i wymiana podzespołów odbywa się bez przebudowy okablowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w standardowych warunkach przemysłowych. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta.

Zastosowanie

Cewka wsuwana znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne załączanie styczników w obwodach sterowania. Dzięki uniwersalnemu napięciu sprawdza się zarówno w instalacjach prądu przemiennego, jak i stałego.

• Sterowanie stycznikami w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Impulsowe załączanie styczników w układach automatyki (PLC, sterowniki swobodnie programowalne).
• Wymiana uszkodzonych cewek w istniejących stycznikach serii 3RT106/3RT146 – szybki retrofit bez zmian w okablowaniu.
• Praca w systemach sterowania oświetleniem, wentylacją i innymi odbiornikami wymagającymi załączania za pomocą styczników.

Wskazówki Montażowe

Montaż i podłączenie cewki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Cewka jest przeznaczona do montażu na styczniku (wsuwana bez potrzeby użycia narzędzi). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów o odpowiednim przekroju – dobór przekroju zgodnie z prądem obwodu sterowania. Moment dokręcania nie dotyczy (zaciski bezśrubowe). Przed pierwszym załączeniem sprawdzić poprawność połączeń i zgodność napięcia z danymi na tabliczce znamionowej.

FAQ

• Czy cewka ma wbudowane podświetlenie LED? Nie, zgodnie z danymi technicznymi cewka nie posiada wskaźnika świetlnego. Sygnalizację stanu załączenia należy realizować za pomocą zewnętrznych lampek lub modułów.
• Jaki jest stopień ochrony cewki? Producent nie podaje konkretnej wartości IP dla samej cewki. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku montażu w strefach narażonych na wilgoć lub pył należy zastosować dodatkową obudowę.
• Czy cewka może być sterowana zarówno napięciem AC, jak i DC? Tak, zakres napięcia 23–26 V dotyczy zarówno prądu przemiennego (50–60 Hz), jak i stałego. Należy jedynie upewnić się, że wartość skuteczna lub stała mieści się w podanym zakresie.
