Cewka wsuwana do S6 urucham. AC/DC UC200-277V napęd: elektron. | 3RT1955-5NP31 Siemens

Alternatywny kod produktu: 3RT19555NP31

Opis i Kluczowe Cechy

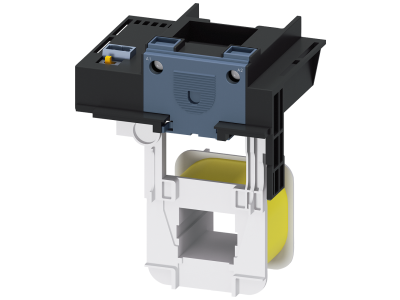

Cewka wsuwana 3RT1955-5NP31 firmy Siemens przeznaczona jest do styczników serii S6 (3RT105, 3RT145) w systemie modułowym SIRIUS. Oferuje uniwersalne napięcie sterowania UC200-277V AC/DC oraz dodatkowe wejście PLC 24V DC, co pozwala na bezpośrednie sterowanie z układów automatyki. Wyposażona w przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Napęd elektroniczny gwarantuje cichą i precyzyjną pracę.

• Napięcie sterowania UC200-277V AC/DC: Uniwersalny zakres napięcia – pracuje zarówno w obwodach prądu przemiennego (50...60 Hz), jak i stałego, co ułatwia integrację w różnych instalacjach bez konieczności stosowania dodatkowych konwerterów.

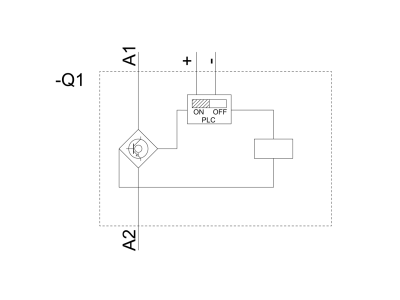

• Wejście PLC DC 24V: Umożliwia bezpośrednie sterowanie cewką z wyjścia sterownika PLC, upraszczając okablowanie i redukując liczbę przekaźników pośredniczących.
• Napęd elektroniczny: Zapewnia szybkie i ciche załączanie, niski pobór mocy oraz wysoką trwałość łączeniową – idealny do zastosowań wymagających częstego przełączania.
• Przyłącze śrubowe: Gwarantuje pewne i łatwe do sprawdzenia połączenie przewodów o odpowiednim przekroju, zgodnie z dokumentacją producenta. Montaż bez użycia specjalistycznych narzędzi.
• Kompatybilność ze stycznikami 3RT105 i 3RT145: Cewka wsuwana jest dedykowana do w/w styczników, co pozwala na szybką modernizację istniejących rozdzielnic i ujednolicenie komponentów w systemie SIRIUS.

Zgodność z Normami

Cewka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej. Montaż i użytkowanie należy prowadzić zgodnie z instrukcją producenta oraz przepisami krajowymi.

Zastosowanie

Cewka 3RT1955-5NP31 jest przeznaczona do sterowania stycznikami S6 w systemie SIRIUS. Znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych i budynkowych, gdzie wymagana jest niezawodna i elastyczna kontrola odbiorników.

• Sterowanie silnikami elektrycznymi oraz innymi odbiornikami w układach rozruchu i ochrony.
• Impulsy sterujące z programowalnych sterowników PLC lub przekaźników do załączania styczników, automatyzacja procesów.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, klimatyzacją oraz innymi instalacjami.
• Systemy bezpieczeństwa i awaryjnego wyłączania, gdzie wymagana jest szybka reakcja i wysoka niezawodność cewki.

Wskazówki Montażowe

Montaż oraz podłączenie cewki może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Cewka przeznaczona jest do montażu na stycznikach S6 w systemie SIRIUS. Przyłącze śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać odpowiednio do prądu obciążenia oraz długości linii. Po zmontowaniu sprawdzić poprawność połączeń i działanie stycznika.

FAQ

• Czy cewka posiada podświetlenie lub diodę LED? Nie – cewka wsuwana 3RT1955-5NP31 nie jest wyposażona we wskaźnik podświetlany. Stan załączenia można monitorować poprzez stany wyjściowe stycznika lub dodatkowy sygnalizator.
• Jaki jest stopień ochrony cewki? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicach osiąga ochronę IP20, jednak ostateczny stopień ochrony zależy od obudowy rozdzielnicy i warunków instalacji.
• Czy mogę sterować cewką bezpośrednio z wyjścia PLC 24V DC? Tak – cewka posiada dedykowane wejście PLC DC 24V, które umożliwia bezpośrednie sterowanie z wyjścia cyfrowego sterownika PLC bez konieczności stosowania dodatkowych przekaźników.
